华为HCIE路由交换实验之NAT ALG与DNS mapping

NAT ALG

NAT和NAPT只能对IP报文的头部地址和TCP/UDP头部的端口信息进行转换。对于一些特殊协议，例如ICMP、FTP等，它们报文的数据部分可能包含IP地址或端口信息，这些内容不能被NAT有效的转换。

例如，一个使用内部IP地址的FTP服务器可能在和外部网络主机建立会话的过程中需要将自己的IP地址发送给对方。而这个地址信息是放到IP报文的数据部分，NAT无法对它进行转换。当外部网络主机接收了这个私有地址并使用它，这时FTP服务器将表现为不可达。

目前支持ALG功能的协议包括：DNS、FTP、ICMP、SIP和RTSP。

表1 ALG功能对常用应用协议报文做NAT变换时，其报文中有部分字段会做NAT变换

ALG处理机制

解决这些特殊协议的NAT转换问题的方法就是在NAT实现中使用应用层网关ALG（Application Level Gateway）功能。ALG是对特定的应用层协议进行转换，在对这些特定的应用层协议进行NAT转换过程中，通过NAT的状态信息来改变封装在IP报文数据部分中的特定数据，最终使应用层协议可以跨越不同范围运行。
以ICMP协议为例介绍ALG处理的过程。比如一个“目的站点不可达”的ICMP报文，该报文数据部分包含了造成错误的数据报文A的首部（注意，NAT发送数据报文A之前进行了地址转换，所以源地址不是内部主机的真实地址）。如果开启了ICMP ALG功能，在NAT转发ICMP报文之前，它将与NAT交互，打开ICMP报文并转换其数据部分的报文A首部的地址，使这些地址表现为内部主机的确切地址形式，最后由NAT将这个ICMP报文转发出去。

DNS Mapping

在某些应用中，私网用户希望通过域名访问位于同一私网的内部服务器，而DNS服务器却位于公网。由于通常DNS响应报文中携带的是内部服务器的公网IP地址，因此若NAT设备未将DNS Server解析的公网IP替换成内部服务器对应的私网IP，私网用户将无法通过域名访问到内部服务器。
这个问题可以使用DNS Mapping方式来解决，通过配置“域名—公网IP地址—公网端口—协议类型”映射表，建立内部服务器的域名与其公网信息间的对应关系。

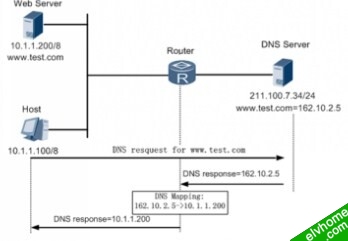

图1描述了DNS Mapping的基本原理。

如图1所示，私网用户Host希望通过域名方式访问Web Server，Router作为NAT服务器。当Router设备收到DNS响应报文后，先根据其中携带的域名查找DNS Mapping映射表，再根据“公网IP地址—公网端口—协议类型”查找Web Server，然后将DNS响应报文中的公网IP地址替换成Web Server的私网IP地址。这样，Host收到的DNS响应报文中就携带了Web Server的私网IP地址，从而可以通过域名来访问Web Server。
