BGP 联盟可解决网络中过多的IBGP 连接。
组网需求

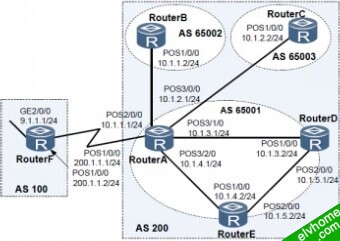

如图8 所示，AS200 中有多台BGP 路由器，为了减少IBGP 的连接数，现将他们划分为3 个子自治系统：AS65001、AS65002 和AS65003。其中AS65001 内的三台路由器建立IBGP 全连接。
配置思路
采用如下的思路配置BGP 联盟：
1. 在各路由器上配置BGP 联盟。
2. 在AS65001 中配置IBGP 连接。
3. 在AS100 和AS200 之间配置EBGP 连接，查看路由信息。
数据准备
为完成此配置例，需准备如下的数据：
l RouterA、RouterB、RouterC、RouterD、RouterE、RouterF 的router id 分别为1.1.1.1、2.2.2.2、3.3.3.3、4.4.4.4、5.5.5.5、6.6.6.6。
l 自治系统号AS100，自治系统号AS200，AS200 中的3 个子自治系统号AS65001，AS65002，AS65003。
操作步骤
步骤1 配置各接口的IP 地址（略）
步骤2 配置BGP 联盟
# 配置RouterA。
[RouterA] bgp 65001 [RouterA-bgp] router-id 1.1.1.1 [RouterA-bgp] confederation id 200 [RouterA-bgp] confederation peer-as 65002 65003 [RouterA-bgp] peer 10.1.1.2 as-number 65002 [RouterA-bgp] peer 10.1.2.2 as-number 65003 [RouterA-bgp] ipv4-family unicast [RouterA-bgp-af-ipv4] peer 10.1.1.2 next-hop-local [RouterA-bgp-af-ipv4] peer 10.1.2.2 next-hop-local [RouterA-bgp-af-ipv4] quit
# 配置RouterB。
[RouterB] bgp 65002 [RouterB-bgp] router-id 2.2.2.2 [RouterB-bgp] confederation id 200 [RouterB-bgp] confederation peer-as 65001 [RouterB-bgp] peer 10.1.1.1 as-number 65001 [RouterB-bgp] quit
# 配置RouterC。
[RouterC] bgp 65003 [RouterC-bgp] router-id 3.3.3.3 [RouterC-bgp] confederation id 200 [RouterC-bgp] confederation peer-as 65001 [RouterC-bgp] peer 10.1.2.1 as-number 65001 [RouterC-bgp] quit
步骤3 配置AS65001 内的IBGP 连接
# 配置RouterA。
[RouterA] bgp 65001 [RouterA-bgp] peer 10.1.3.2 as-number 65001 [RouterA-bgp] peer 10.1.4.2 as-number 65001 [RouterA-bgp] ipv4-family unicast [RouterA-bgp-af-ipv4] peer 10.1.3.2 next-hop-local [RouterA-bgp-af-ipv4] peer 10.1.4.2 next-hop-local [RouterA-bgp-af-ipv4] quit
# 配置RouterD。
[RouterD] bgp 65001 [RouterD-bgp] router-id 4.4.4.4 [RouterD-bgp] confederation id 200 [RouterD-bgp] peer 10.1.3.1 as-number 65001 [RouterD-bgp] peer 10.1.5.2 as-number 65001 [RouterD-bgp] quit
# 配置RouterE。
[RouterE] bgp 65001 [RouterE-bgp] router-id 5.5.5.5 [RouterE-bgp] confederation id 200 [RouterE-bgp] peer 10.1.4.1 as-number 65001 [RouterE-bgp] peer 10.1.5.1 as-number 65001 [RouterE-bgp] quit
步骤4 配置AS100 和AS200 之间的EBGP 连接
# 配置RouterA。
[RouterA] bgp 65001 [RouterA-bgp] peer 200.1.1.2 as-number 100 [RouterA-bgp] quit
# 配置RouterF。
[RouterF] bgp 100 [RouterF-bgp] router-id 6.6.6.6 [RouterF-bgp] peer 200.1.1.1 as-number 200 [RouterF-bgp] ipv4-family unicast [RouterF-bgp-af-ipv4] network 9.1.1.0 255.255.255.0 [RouterF-bgp-af-ipv4] quit
步骤5 查看配置结果
# 查看RouterB 的BGP 路由表。
[RouterB] display bgp routing-table
# 查看RouterD 的BGP 路由表。
[RouterD] display bgp routing-table
