组网需求

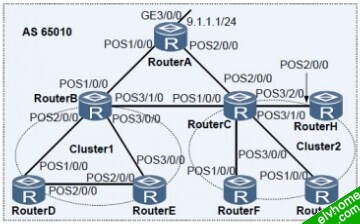

如图8-6 所示，RouterA 为非客户机，RouterB 是Cluster1 的路由反射器，RouterD 和RouterE 是它的两个客户机。由于他们两者之间建立了IBGP 连接，所以不需要在客户机之间反射路由。RouterC 为Cluster2 的路由反射器，RouterF、RouterG 和RouterH 是 它的客户机。要求使用对等体组来简化配置和管理。
配置思路
采用如下的思路配置BGP 路由反射器：
1. 配置客户机与路由反射器之间，非客户机与路由反射器之间建立IBGP 连接。
2. 在RouterB 和RouterC 上配置路由反射器功能，指定客户机，查看路由信息。
数据准备
为完成此配置例，需准备如下的数据：
》 自治系统号AS65010。
》 RouterA、RouterB、RouterC、RouterD、RouterE、RouterF、RouterG、RouterH 的 Router ID 分别为1.1.1.1、2.2.2.2、3.3.3.3、4.4.4.4、5.5.5.5、6.6.6.6、7.7.7.7、8.8.8.8。
》RouterB 所在集群的cluster-id 为1，RouterC 所在集群的cluster-id 为2。
操作步骤

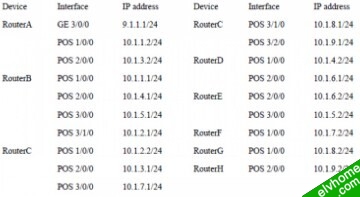

步骤1 配置各接口的IP 地址（略）
步骤2 配置客户机、非客户机与路由反射器之间的IBGP 连接（略）
步骤3 配置路由反射器
# 配置RouterB。
[RouterB] bgp 65010 [RouterB–bgp] router-id 2.2.2.2 [RouterB–bgp] group in_rr internal [RouterB–bgp] peer 10.1.4.2 group in_rr [RouterB–bgp] peer 10.1.5.2 group in_rr [RouterB–bgp] ipv4-family unicast [RouterB–bgp-af-ipv4] peer in_rr reflect-client [RouterB–bgp-af-ipv4] undo reflect between-clients [RouterB–bgp-af-ipv4] reflector cluster-id 1 [RouterB–bgp-af-ipv4] quit
# 配置RouterC。
[RouterC] bgp 65010 [RouterC-bgp] router-id 3.3.3.3 [RouterC-bgp] group in_rr internal [RouterC-bgp] peer 10.1.7.2 group in_rr [RouterC-bgp] peer 10.1.8.2 group in_rr [RouterC-bgp] peer 10.1.9.2 group in_rr [RouterC-bgp] ipv4-family unicast [RouterC-bgp-af-ipv4] peer in_rr reflect-client [RouterC-bgp-af-ipv4] reflector cluster-id 2 [RouterC-bgp-af-ipv4] quit# 查看RouterD 的路由表。
[RouterD] display bgp routing-table 9.1.1.0
从路由表中可以看到，RouterD 从RouterB 那里学到了RouterA 通告的路由，而且还可以看到该路由的Originator 和Cluster_ID 属性。
