组网需求

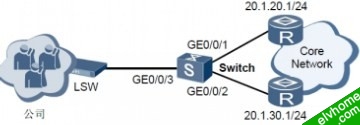

如图所示，公司用户通过Switch双归属到外部网络设备。其中，一条是低速链路，网关为20.1.20.1/24；另外一条是高速链路，网关为20.1.30.1/24。公司希望上送外部网络的报文中，IP优先级为4、5、6、7的报文通过高速链路传输，而IP优先级为0、1、2、3的报文则通过低速链路传输。
配置思路
采用重定向方式实现策略路由，进而提供差分服务，具体配置思路如下：
1. 创建VLAN并配置各接口，实现公司和外部网络设备互连。
2. 配置ACL规则，分别匹配IP优先级4、5、6、7，以及IP优先级0、1、2、3。
3. 配置流分类，匹配规则为上述ACL规则，使设备可以对报文进行区分。
4. 配置流行为，使满足不同规则的报文分别被重定向到20.1.20.1/24和20.1.30.1/24。
5. 配置流策略，绑定上述流分类和流行为，并应用到接口GE0/0/3的入方向上，实现策略路由。
操作步骤
步骤1 创建VLAN并配置各接口
# 在Switch上创建VLAN100和VLAN200。
<HUAWEI> system-view [HUAWEI] sysname Switch [Switch] vlan batch 100 200
# 配置Switch上接口GE0/0/1、GE0/0/2和GE0/0/3的接口类型为Trunk，并加入VLAN100和VLAN200。
[Switch] interface gigabitethernet 0/0/1 [Switch-GigabitEthernet0/0/1] port link-type trunk [Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 200 [Switch-GigabitEthernet0/0/1] quit [Switch] interface gigabitethernet 0/0/2 [Switch-GigabitEthernet0/0/2] port link-type trunk [Switch-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 200 [Switch-GigabitEthernet0/0/2] quit [Switch] interface gigabitethernet 0/0/3 [Switch-GigabitEthernet0/0/3] port link-type trunk [Switch-GigabitEthernet0/0/3] port trunk allow-pass vlan 100 200 [Switch-GigabitEthernet0/0/3] quit
说明
请配置LSW与Switch对接的接口为Trunk类型接口，并加入VLAN100和VLAN200。
# 创建VLANIF100和VLANIF200，并配置各虚拟接口IP地址。
[Switch] interface vlanif 100 [Switch-Vlanif100] ip address 20.1.20.2 24 [Switch-Vlanif100] quit [Switch] interface vlanif 200 [Switch-Vlanif200] ip address 20.1.30.2 24 [Switch-Vlanif200] quit
步骤2 配置ACL规则
# 在Switch上创建编码为3001、3002的高级ACL，规则分别为允许IP优先级0、1、2、3和允许IP优先级4、5、6、7的报文通过。
[Switch] acl 3001 [Switch-acl-adv-3001] rule permit ip precedence 0 [Switch-acl-adv-3001] rule permit ip precedence 1 [Switch-acl-adv-3001] rule permit ip precedence 2 [Switch-acl-adv-3001] rule permit ip precedence 3 [Switch-acl-adv-3001] quit [Switch] acl 3002 [Switch-acl-adv-3002] rule permit ip precedence 4 [Switch-acl-adv-3002] rule permit ip precedence 5 [Switch-acl-adv-3002] rule permit ip precedence 6 [Switch-acl-adv-3002] rule permit ip precedence 7 [Switch-acl-adv-3002] quit
步骤3 配置流分类
在Switch上创建流分类c1、c2，匹配规则分别为ACL 3001和ACL 3002。
[Switch] traffic classifier c1 operator and [Switch-classifier-c1] if-match acl 3001 [Switch-classifier-c1] quit [Switch] traffic classifier c2 operator and [Switch-classifier-c2] if-match acl 3002 [Switch-classifier-c2] quit
步骤4 配置流行为
# 在Switch上创建流行为b1、b2，并分别指定重定向到网段20.1.20.1/24和20.1.30.1/24的 动作。
[Switch] traffic behavior b1 [Switch-behavior-b1] redirect ip-nexthop 20.1.20.1 [Switch-behavior-b1] quit [Switch] traffic behavior b2 [Switch-behavior-b2] redirect ip-nexthop 20.1.30.1 [Switch-behavior-b2] quit
步骤5 配置流策略并应用到接口上
# 在Switch上创建流策略p1，将流分类和对应的流行为进行绑定。
[Switch] traffic policy p1 [Switch-trafficpolicy-p1] classifier c1 behavior b1 [Switch-trafficpolicy-p1] classifier c2 behavior b2 [Switch-trafficpolicy-p1] quit
# 将流策略p1应用到接口GE0/0/3的入方向上。
[Switch] interface gigabitethernet 0/0/3 [Switch-GigabitEthernet0/0/3] traffic-policy p1 inbound [Switch-GigabitEthernet0/0/3] quit
步骤6 查看配置结果
<Switch> display acl 3001 <Switch> display traffic classifier user-defined <Switch> display traffic policy user-defined p1
