组网需求

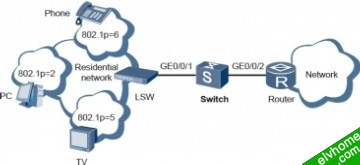

Switch通过接口GE0/0/2与路由器互连，来自Internet的业务有语音、视频、数据，携带的
802.1p优先级分别为6、5、2，这些业务可经由路由器和Switch到达用户，如图3-4所
示。由于来自网络侧的流量速率大于LSW接口的速率，出接口GE0/0/1处可能会发生带
宽抖动。为减少带宽抖动，同时保证各类业务带宽要求，现要求如下：
l 端口保证带宽为10000kbit/s。
l 语音保证带宽为3000kbit/s，峰值带宽为5000kbit/s。
l 视频保证带宽为5000kbit/s，峰值带宽为8000kbit/s。
l 数据保证带宽为2000kbit/s，峰值带宽为3000kbit/s。
配置思路
采用如下的思路配置流量整形：
1. 创建VLAN，并配置各接口，使用户能够通过Switch访问网络。
2. 配置接口信任报文的802.1p优先级。
3. 配置端口整形功能，限制端口带宽。
4. 配置端口队列整形功能，限制语音、视频、数据三类业务的带宽。
操作步骤
步骤1 创建VLAN并配置各接口
# 创建VLAN 10。
<HUAWEI> system-view [HUAWEI] sysname Switch [Switch] vlan batch 10
# 将接口GE0/0/1、GE0/0/2的接入类型分别配置为trunk，并分别将接口GE0/0/1、GE0/0/2加入VLAN 10。
[Switch] interface gigabitethernet 0/0/1 [Switch-GigabitEthernet0/0/1] port link-type trunk [Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 [Switch-GigabitEthernet0/0/1] quit [Switch] interface gigabitethernet 0/0/2 [Switch-GigabitEthernet0/0/2] port link-type trunk [Switch-GigabitEthernet0/0/2] port trunk allow-pass vlan 10 [Switch-GigabitEthernet0/0/2] quit
# 创建VLANIF10，并配置网段地址10.10.10.1/24。
[Switch] interface vlanif 10 [Switch-Vlanif10] ip address 10.10.10.1 255.255.255.0 [Switch-Vlanif10] quit
说明请在Router上的与Switch对接的接口上配置IP地址10.10.10.2/24。
步骤2 配置接口信任报文的类型
# 配置接口信任报文的802.1p优先级。
[Switch] interface gigabitethernet 0/0/2 [Switch-GigabitEthernet0/0/2] trust 8021p [Switch-GigabitEthernet0/0/2] quit
步骤3 配置端口整形
# 在Switch上配置端口整形，将端口速率限制在10000kbit/s。
[Switch] interface gigabitethernet 0/0/1 [Switch-GigabitEthernet0/0/1] qos lr outbound cir 10000
步骤4 配置端口队列整形
# 在Switch上配置端口队列整形，使语音、视频、数据业务的保证带宽分别为3000kbit/s、5000kbit/s、2000kbit/s，峰值带宽分别为5000kbit/s、8000kbit/s、3000kbit/s。
[Switch-GigabitEthernet0/0/1] qos queue 6 shaping cir 3000 pir 5000 [Switch-GigabitEthernet0/0/1] qos queue 5 shaping cir 5000 pir 8000 [Switch-GigabitEthernet0/0/1] qos queue 2 shaping cir 2000 pir 3000 [Switch-GigabitEthernet0/0/1] quit
步骤5 验证配置结果
# 配置成功后，从接口GE0/0/1发出的报文保证速率为10000kbit/s；语音业务保证速率为3000kbit/s，不超过5000kbit/s；视频业务保证速率为5000kbit/s，不超过8000kbit/s；数据业务保证速率为2000kbit/s，不超过3000kbit/s。
----结束
