一、组网需求

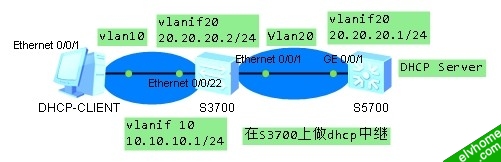

如图所示，某公司拥有多个办公地点且位于不同的商务楼宇中，在不同楼宇内的办公室主机在不同的VLAN内，公司希望不同办公地点的主机由共同的DHCP服务器S5700分配IP地址。公司的办公地点A的主机所在的网段为10.10.10.0/24，而DHCP服务器所在的网段为20.20.20.0/24。通过带DHCP中继功能的S3700转发DHCP报文，使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。
其中S3700上接口VLANIF10的公网地址为10.10.10.1/24,S5700上接口VLANI20的公网地址为20.20.20.1/24,
说明：本案例实用于不同vlan不同网段的DHCP中继设置，图中vlan20 的区域亦可以是一个IP net网，只要保证s3700到S5700的路由可达即可。
二、配置代码
1、配置DHCP服务器S5700
#使能dhcp，建立dhcp全局池
[Huawei]dhcp en [Huawei]ip pool 1 [Huawei-ip-pool-1]network 10.10.10.0 mask 24 [Huawei-ip-pool-1]gateway-list 10.10.10.1 [Huawei-ip-pool-1]dns-list 10.10.10.1 #DNS可以按你所在地设置 [Huawei-ip-pool-1]excluded-ip-address 10.10.10.2 10.10.10.10 [Huawei-ip-pool-1]lease day 0 hour 2 [Huawei-ip-pool-1]qu
#建立vlan和接口，开启接口下的dhcp选择全局池
[Huawei]vlan 20 [Huawei-vlan20]inter vlan 20 [Huawei-Vlanif20]ip address 20.20.20.1 24 [Huawei-Vlanif20]dhcp select global
#将接口划分到vlan20下，以便通信
[Huawei]interface GigabitEthernet 0/0/1 [Huawei-GigabitEthernet0/0/1]port link-type access [Huawei-GigabitEthernet0/0/1]port default vlan 20
#设置默认路由，否则将无法跨域网段通信
[Huawei]ip route-static 0.0.0.0 0.0.0.0 20.20.20.2
2、配置DHCP中继S3700
#首先配置vlan并配置好ip地址
[Huawei]vlan batch 10 20 [Huawei]inter Vlanif 10 [Huawei-Vlanif10]ip address 10.10.10.1 24 [Huawei-Vlanif10]qu [Huawei]interface Vlanif 20 [Huawei-Vlanif20]ip address 20.20.20.2 24
#将各接口划分到相应vlan去
[Huawei]interface Ethernet0/0/1 [Huawei-Ethernet0/0/1]port link-type access [Huawei-Ethernet0/0/1]port default vlan 20 [Huawei-Ethernet0/0/1]qu [Huawei-Ethernet0/0/1]qu [Huawei-Ethernet0/0/22]port link-type access [Huawei-Ethernet0/0/22]port default vlan 10
#配置vlanif10接口下的DHCP中继
[Huawei]dhcp enable [Huawei]dhcp server group 0 [Huawei-dhcp-server-group-0]dhcp-server 20.20.20.1 [Huawei-dhcp-server-group-0]qu [Huawei]interface Vlanif 10 [Huawei-Vlanif10]dhcp select relay [Huawei-Vlanif10]dhcp relay server-select 0 [Huawei-Vlanif10]qu
#设置默认路由
[Huawei]ip route-static 0.0.0.0 0.0.0.0 20.20.20.1
三、验证配置
#在s3700上查看dhcp中继情况
[Huawei]dis dhcp relay interface Vlanif 10DHCP relay agent running information of interface Vlanif10 :
Server group name : 0
Gateway address in use : 10.10.10.1
#在S5700上查看ip pool情况
[Huawei]dis ip pool name 1
Pool-name : 1
Pool-No : 0
Lease : 0 Days 2 Hours 0 Minutes
Domain-name : -
DNS-server0 : 10.10.10.1
NBNS-server0 : -
Netbios-type : -
Position : Local Status : Unlocked
Gateway-0 : 10.10.10.1
Mask : 255.255.255.0
VPN instance : --
-----------------------------------------------------------------------------
Start End Total Used Idle(Expired) Conflict Disable
-----------------------------------------------------------------------------
10.10.10.1 10.10.10.254 253 1 243(0) 0 9
-----------------------------------------------------------------------------
以下是华为eNSP模拟器上的配置文件，你可以下载参考
