一、组网需求
如图所示，Switch的接口GE1/0/1、GE1/0/2分别与SwitchA、SwitchB上行口相连，SwitchA、SwitchB的下行接口分别加入VLAN10、VLAN20。要求VLAN10内的PC与VLAN20内的PC能够互相访问。

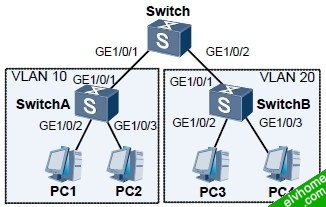

图1 配置VLAN 间通过VLAN Switch 通信组网图
二、配置思路
1. 配置SwitchA、SwitchB的相关接口加入VLAN。
2. 配置Switch的VLAN Switch功能。
说明：VLAN10、VLAN20不能是Switch已经创建的全局VLAN，且接口GE1/0/1不能加入VLAN10，GE1/0/2不能加入VLAN20，否则无法配置VLAN Switch。
三、配置步骤
步骤1 在SwitchA上创建VLAN10，配置SwitchA的接口GE1/0/1以tagged方式加入VLAN10，GE1/0/2和GE1/0/3以Access方式加入VLAN10。SwitchB配置与SwitchA类似，不再赘述。system-view [Quidway] sysname SwitchA [SwitchA] vlan 10 [SwitchA-vlan10] quit [SwitchA] interface gigabitethernet 1/0/1 [SwitchA-GigabitEthernet1/0/1] port hybrid tagged vlan 10 [SwitchA-GigabitEthernet1/0/1] quit [SwitchA] interface gigabitethernet 1/0/2 [SwitchA-GigabitEthernet1/0/2] port link-type access [SwitchA-GigabitEthernet1/0/2] port default vlan 10 [SwitchA-GigabitEthernet1/0/2] quit [SwitchA] interface gigabitethernet 1/0/3 [SwitchA-GigabitEthernet1/0/3] port link-type access [SwitchA-GigabitEthernet1/0/3] port default vlan 10 [SwitchA-GigabitEthernet1/0/3] quit
步骤2 配置Switch # 配置Switch的VLAN Switch功能
system-view [Quidway] vlan-switch name1 interface gigabitethernet 1/0/1 vlan 10 interface gigabitethernet 1/0/2 switch-vlan 20
注意：以上代码是一行代码，并非分为2行哦。
步骤3 检查配置结果
配置完成后，VLAN10内的PC与VLAN20的PC能够相互访问。
