华为HCIE路由交换实验之两次NAT（TNAT）

两次NAT即Twice NAT，指源IP和目的IP同时转换，该技术应用于内部网络主机地址与外部网络上主机地址重叠的情况。

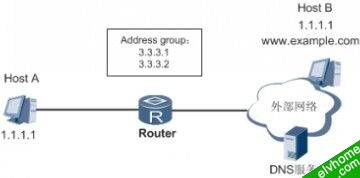

如图1所示，两次NAT转换的过程如下:

1. 内网Host A要访问地址重叠的外部网络Host B，Host A向位于外部网络的DNS服务器发送访问外网Host B的DNS请求，DNS服务器应答Host B的IP地址为1.1.1.1，DNS应答报文在经过Router时，进行DNS ALG，Router将DNS应答报文中的重叠地址1.1.1.1转换为唯一的临时地址3.3.3.1，然后再转发给Host A。
2. Host A访问Host B，目的IP为临时地址3.3.3.1，报文在经过Router时，Router检查到目的IP是临时地址，进行目的地址转换，将报文的目的IP转换为Host B的真实地址1.1.1.1，同时进行正常的NAT Outbound转换，将报文的源IP转换为源NAT地址池地址；Router将报文转发到Host B。
3. Host B回应Host A，目的IP为Host A的NAT Outbound地址池地址，源IP为Host B的地址1.1.1.1，报文在经过Router时，Router检查到源IP是重叠地址，进行源地址转换，将报文的源IP转换为对应的临时地址3.3.3.1，同时进行正常的目的地址转换，将报文的目的IP从源NAT地址池地址转换为Host A的内网地址1.1.1.1；Router将报文转发到Host A。

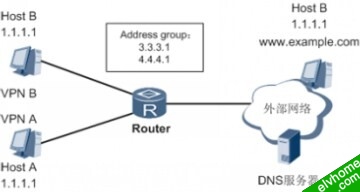

图2 内网多VPN情况下的两次NAT示意图

考虑到内网有多个VPN的场景，且内网多个VPN的地址一样的情况下，在路由器DNS ALG时，增加内网VPN信息作为重叠地址池到临时地址的映射关系匹配条件之一，如图2所示。内网多VPN情况下的两次NAT转换过程和两次NAT转换的过程类似，只是VPN A中的Host A转换为临时地址3.3.3.1，而VPN B中的Host B转换为临时地址4.4.4.1。
