华为HCIE路由交换实验之NAT关联VPN

路由器的NAT不仅可以使内部网络的用户访问外部网络，还允许内部网络中分属于不同VPN（Virtual Private Network）的用户通过同一个出口访问外部网络，解决内部网络中IP地址重叠的VPN同时访问外网主机的问题；路由器的NAT模块还支持VPN关联的NAT Server，允许外部网络中的主机访问内网中分属不同VPN的服务器，同时支持内网多个VPN地址重叠的场景。

 VPN关联的源NAT

 VPN关联的源NAT是指内部网络中分属于不同VPN的用户通过NAT技术访问外部网络，组网如图1所示：
图1 VPN关联的源NAT

实现方式如下：
1. VPN 1内的主机A和VPN 2内的主机B地址重叠，都为私网地址10.1.1.1，都要同时访问外部网络的一个服务器。
2. Router在做源NAT时，将内部VPN作为一个NAT的匹配条件，将主机A发出报文的源IP转换为202.1.1.1，将主机B发出报文的源IP转换为202.1.2.1，同时在建立的NAT转换表中，记录用户的VPN信息。
3. 当外部网络服务器回应内部网络主机A和B的报文经过Router时，根据已建立的NAT会话表，NAT模块将发往主机A报文的目的IP从202.1.1.1转换为10.1.1.1，然后再发往VPN 1的目的主机；将发往主机B报文的目的IP从202.1.2.1转换为10.1.1.1，然后再发往VPN 2的目的主机。

VPN关联的NAT Server

VPN关联的NAT Server是指外网主机通过NAT技术访问内网中分属不同VPN的服务器，组网如图2所示：

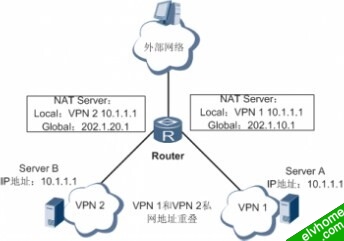

图2 VPN关联的NAT Server

上图中，VPN 1内Server A和VPN 2内的Server B的地址都是10.1.1.1；使用202.1.10.1做为VPN 1内的Server A的外部地址，使用202.1.20.1做为VPN 2内的Server B的外部地址。这样，外部网络的用户使用202.1.10.1就可以访问到VPN 1提供的服务，使用202.1.20.1就可以访问VPN 2提供的服务。
实现方式如下：
1. 外部网络的主机访问VPN 1内的Server A，报文目的IP是202.1.10.1；访问VPN 2内的Server B，报文目的IP是202.1.20.1。
2. Router在做NAT server时，根据报文的目的IP及VPN信息进行判断，将目的IP是202.1.10.1的报文的目的IP转换为10.1.1.1，然后发往VPN 1的目的Server A；将目的IP是202.1.20.1的报文的目的IP转换为10.1.1.1，然后发往VPN 2的目的Server B；同时在新建的NAT会话表中，记录下关联的VPN信息。
3. 当内部Server A和B回应外部网络主机的报文经过Router时，根据已建立的NAT会话表，NAT模块将从Server A发出的报文的源IP从10.1.1.1转换为202.1.10.1，再发往外部网络；将从Server B发出的报文的源IP从10.1.1.1转换为202.1.20.1，再发往外部网络。
