LMI协商过程
如图1所示，两台路由器通过串口直连，
• RouterA工作在帧中继的DCE方式。
• RouterB工作在帧中继的DTE方式。

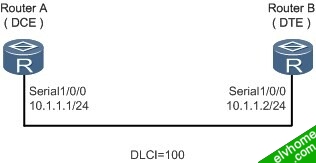

图1 LMI协商过程组网图
LMI协商过程如下：
1. DTE端定时发送状态查询消息（Status Enquiry）。
2. DCE端收到询问消息后，用状态消息（Status）应答状态询问消息（Status Enquiry）。
3. DTE解析收到的应答消息（Status），以了解链路状态和PVC状态。
4. 当两端设备LMI协商报文收发正确的情况下，链路协议状态变为Up状态，PVC状态变为Active状态。
5. 帧中继LMI协商通过。
InARP协商过程
当帧中继LMI协商通过，PVC状态变为Active后，PVC开始InARP协商过程。InARP协商过程如下：
1. 如果本地接口上已配置了协议地址，那么设备就在该虚电路上发送Inverse ARP请求报文给对端设备。该请求报文包含有本地的协议地址。
2. 对端设备收到该请求后，可以获得本端设备的协议地址，从而生成地址映射，并发送Inverse ARP响应报文进行响应。
3. 本端收到Inverse ARP响应报文后，解析报文中的对端地址，也生成地址映射。
4. RouterA端生成地址映射（10.1.1.2<--->100），RouterB端生成地址映射（10.1.1.1<--->100）。
经过LMI和InARP协商后，帧中继接口的协议状态变为Up状态，并且生成了对端IP地址映射，这样PVC上就可以承载IP报文了。
