1. 组网需求
为了使组播数据不在二层被广播，需要在交换机上启动IGMP Snooping。
》 如图2-3所示，Router A通过Ethernet1/0/2接口连接组播源（Source），通过Ethernet1/0/1接口连接Switch A。
》在Router A上运行PIM DM和IGMP，在Switch A上运行IGMP Snooping，并由Router A充当IGMP查询器。
l》组播源（Source）发送组播数据的地址为224.1.1.1；接收者Host A和Host B加入到组播组224.1.1.1。
2. 组网图

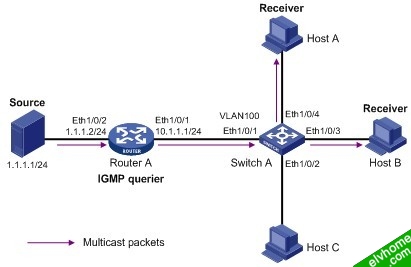

图1 配置IGMP Snooping组网图
3. 配置步骤
(1) 配置各设备接口的IP地址
请按照图1配置各接口的IP地址和子网掩码，具体配置过程略。
(2) 配置Router A
# 启动组播路由，在各接口上启动PIM-DM，并在接口Ethernet1/0/1上启动IGMP。
<RouterA> system-view
[RouterA] multicast routing-enable
[RouterA] interface Ethernet1/0/1
[RouterA-Ethernet1/0/1] igmp enable
[RouterA-Ethernet1/0/1] pim dm
[RouterA-Ethernet1/0/1] quit
[RouterA] interface Ethernet1/0/2
[RouterA-Ethernet1/0/2] pim dm
[RouterA-Ethernet1/0/2] quit
(3)配置Switch A
# 全局启动IGMP Snooping。
<SwitchA> system-view
[SwitchA] igmp-snooping enable
Enable IGMP-Snooping ok.
# 创建VLAN 100，把端口Ethernet1/0/1到Ethernet1/0/4添加到该VLAN中，并在该VLAN内启动IGMP Snooping。
[SwitchA] vlan 100
[SwitchA-vlan100] port Ethernet1/0/1 to Ethernet1/0/4
[SwitchA-vlan100] igmp-snooping enable
[SwitchA-vlan100] quit
(4)检验配置效果
# 查看Switch A上VLAN 100内的组播组详细信息。
<SwitchA> display igmp-snooping group vlan 100
Total 1 IP Group(s).
Total 1 MAC Group(s).
Vlan(id):100.
Total 1 IP Group(s).
Total 1 MAC Group(s).
Static Router port(s):
Dynamic Router port(s):
Ethernet1/0/1
IP group(s):the following ip group(s) match to one mac group.
IP group address: 224.1.1.1
Static host port(s):
Dynamic host port(s):
Ethernet1/0/3 Ethernet1/0/4
MAC group(s):
MAC group address: 0100-5e01-0101
Host port(s):Ethernet1/0/3 Ethernet1/0/4
以上显示信息表明，SwitchA上已经建立起以动态路由器端口为Ethernet1/0/1和动态主机成员端口为Ethernet1/0/3和Ethernet1/0/4的组播组224.1.1.1，说明HostA和HostB已经成功加入到组播组224.1.1.1。
