1. 组网需求
配置MSTP使图1-10中不同VLAN的报文按照不同的生成树实例转发。具体配置为：
》网络中所有交换机属于同一个MST域；
》VLAN 10的报文沿着实例1转发，VLAN 30沿着实例3转发，VLAN 40沿着实例4转发，VLAN 20沿着实例0转发。
图1中Switch A和Switch B为汇聚层设备，Switch C和Switch D为接入层设备。VLAN 10、VLAN30在汇聚层设备终结，VLAN 40在接入层设备终结，因此可以配置实例1和实例3的树根分别为Switch A和Switch B，实例4的树根为Switch C。

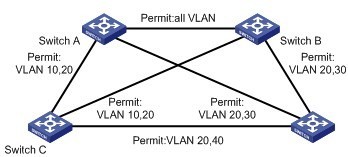

2. 组网图
图中链路上的说明“permit: ”表示该链路允许哪些VLAN的报文通过。
3. 配置步骤
(1)配置Switch A
# 进入 MST域视图。
<Sysname> system-view
[Sysname] stp region-configuration
# 配置MST域的域名、VLAN映射关系和修订级别。
[Sysname-mst-region] region-name example
[Sysname-mst-region] instance 1 vlan 10
[Sysname-mst-region] instance 3 vlan 30
[Sysname-mst-region] instance 4 vlan 40
[Sysname-mst-region] revision-level 0
# 手工激活MST域的配置。
[Sysname-mst-region] active region-configuration
# 定义Switch A为实例1的树根。
[Sysname] stp instance 1 root primary
(2)配置Switch B
# 进入 MST域视图。
<Sysname> system-view
[Sysname] stp region-configuration
# 配置 MST域的域名、VLAN映射关系和修订级别。
[Sysname-mst-region] region-name example
[Sysname-mst-region] instance 1 vlan 10
[Sysname-mst-region] instance 3 vlan 30
[Sysname-mst-region] instance 4 vlan 40
[Sysname-mst-region] revision-level 0
# 手工激活MST域的配置。
[Sysname-mst-region] active region-configuration
# 定义Switch B为实例3的树根。
[Sysname] stp instance 3 root primary
(3)配置Switch C
# 进入MST域视图。
<Sysname> system-view
[Sysname] stp region-configuration
[Sysname-mst-region] region-name example
[Sysname-mst-region] instance 1 vlan 10
[Sysname-mst-region] instance 3 vlan 30
[Sysname-mst-region] instance 4 vlan 40
[Sysname-mst-region] revision-level 0
# 手工激活MST域的配置。
[Sysname-mst-region] active region-configuration
# 定义Switch C为实例4的树根。
[Sysname] stp instance 4 root primary
(4)配置Switch D
# 进入MST域视图。
<Sysname> system-view
[Sysname] stp region-configuration
# 配置 MST域。
[Sysname-mst-region] region-name example
[Sysname-mst-region] instance 1 vlan 10
[Sysname-mst-region] instance 3 vlan 30
[Sysname-mst-region] instance 4 vlan 40
[Sysname-mst-region] revision-level 0
# 手工激活MST域的配置。
[Sysname-mst-region] active region-configuration
