本资料介绍如何同感hidiscovery软件和 internet 浏览器对赫斯曼交换机进行配置管理
关键字： 赫斯曼交换机配置 赫斯曼交换机环网配置
一、下载hidiscovery软件
下载地址：
http://www.elvhome.com/download/2013-7-22/201372210142946954.html
浏览器中要使用java控件：
下载地址：
http://www.elvhome.com/download/2013-7-25/20137252241955536.html
二、安装运行。
三、配置开始
设置IP地址的方法：
1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；
2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码；
3.使用BOOTP和DHCP服务器来设置IP地址。（本方法不推荐在这里使用）；
4.使用自动设置适配器ACA21（USB接口）
常用的配置方法：
1.通过超级终端的命令行（同上）；
2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。每次更改设置需要点击“SET”按键，并选择保存；
3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。
注意：如果要通过WEB界面进行配置，需要PC和交换机的IP地址在同一子网内。
1． 交换机IP地址设置方法：

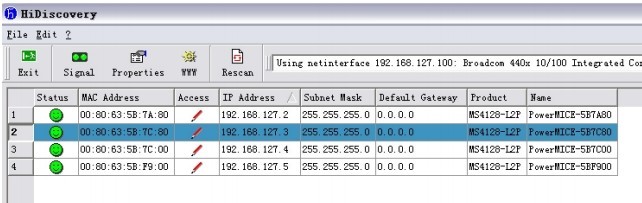

交换机的IP地址设置需要使用HiDiscovery软件：首先，在配置电脑中安装HiDiscovery软件，在随设备附带的光盘内有该软件的安装文件；安装完毕后，开启交换机，将配置电脑与交换机相连接，并运行该软件；软件运行后，会自动搜索网络中所有的赫思曼交换机，并列表显示，如下图所示：
首先确保你的pc电脑已经连接到你所建立的环网中一个交换机上，单击Rescan进行对环网扫描，会自动发现扫描的所有赫斯曼的交换机将会列在下面。当扫描完成后在列表中选中你所需要修改的交换机鼠标双击修改，就可以对其进行IP地址的设置。设置后保存。这样一台交换机的IP地址就设置成功了。
2. 环网的配置方法:
现在列表中选中你所需要配置的交换机,然后单击上面菜单的 www 按钮.就将自动转向该交换机的浏览器配置界面.请注意你的浏览器版本,需要IE5.5以上，并且要装有JAVA 1.3以上且保证配置电脑与目的交换机的IP地址在同一子网内。
在该界面内，需要输入用户名和密码，其中“admin”是拥有读写权限的用户名，密码为“private”，另外一个“user”用户名只具有读权限，密码为“public”。如果要修改交换机的配置，需要以“admin”用户名及密码进入配置界面。进入后的界面如下图所示：

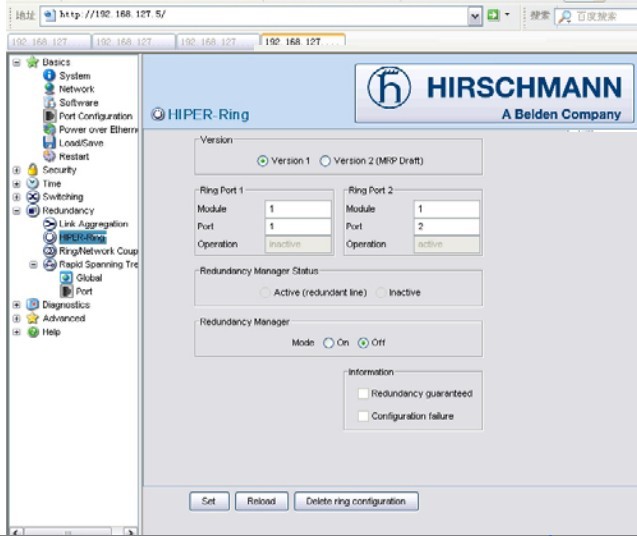

在HIPER-Ring选项中进行相关的环网配置，其中需要为交换机指认环端口（Ring Port），通常使用模块1的端口1和2两个千兆端口作为环端口。然后在环网中的一台交换机中（必须有并且只能有一台），将“Redundancy Manager”选项选为On状态，让它作为整个网络的冗余管理器，来管理整个环网。设置完成后，需要点击“Set”按钮，使配置即时生效。

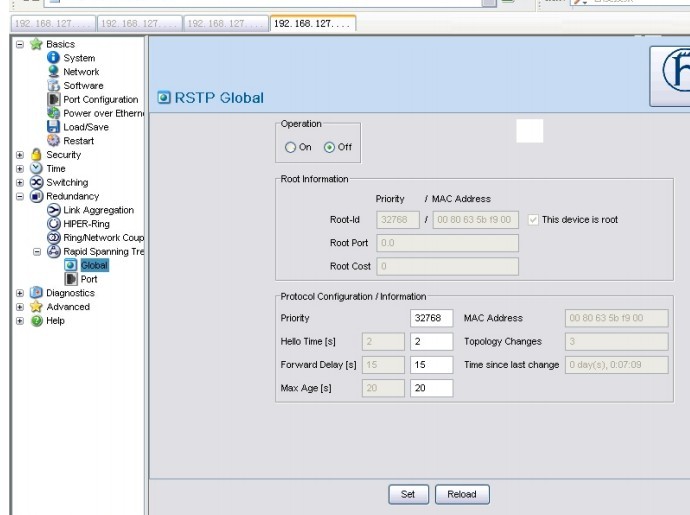

在HIPER-Ring选项设置完毕后，需要在“Rapid Spanning Tree”选项中修改快速生成树协议应用项，由于快速生成树协议（RSTP）和环网（HIPER-Ring）使用的是不同的冗余机制，不能共同存在，因此，需要关闭所有的交换机的快速生成树功能，如下图所示：

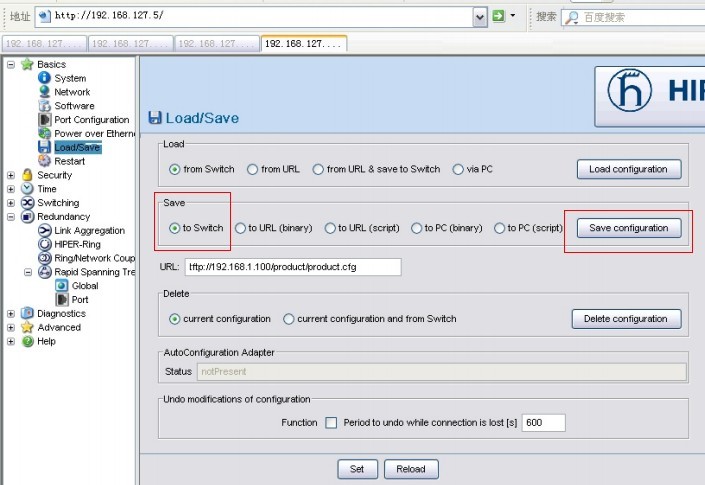

将快速生成树中的“Operation”选项选为Off，关闭该功能。设置完成后，需要点击“Set”按钮，使配置即时生效。在成功的设置完环网并关闭快速生成树协议后，需要对交换机的配置进行保存，以保证交换机在断电重启后仍能运行正确的配置。保存交换机的配置需要在“Load/Save”选项中进行，选择“Save to Switch”，然后点击Save configuration按钮，稍等片刻后，即将交换机的配置存储在了交换机内部。如下图所示：
