组网需求
如图1，RouterA、RouterB和RouterC之间使用OSPF路由，进程为1。RouterA和RouterC之间使用GRE隧道直连，其中Tunnel接口和用户侧使用OSPF路由，实现PC1和PC2互通，进程为2。为了能够检测隧道链路状态，在GRE隧道两端的Tunnel接口上使能Keepalive功能。
PC1和PC2上分别指定RouterA、RouterC为自己的缺省网关。

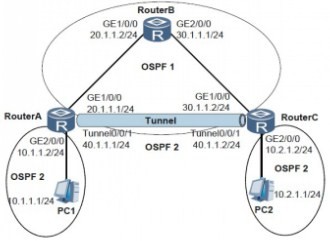

组网图
配置思路
配置GRE使用动态路由协议的思路如下：
1. 在设备之间运行IGP协议实现互通，这里使用OSPF路由且进程1。
2. 与PC相连的设备之间建立GRE隧道，并使能Keepalive功能，使彼此报文的传输都通过GRE隧道。
3. 与PC相连的网段运行IGP协议通过GRE隧道发布，这里使用OSPF进程2，和OSPF1进行隔离。
配置步骤
步骤1 配置各物理接口IP地址
# 配置RouterA。
system-view
[Huawei] sysname RouterA
[RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ip address 20.1.1.1 255.255.255.0
[RouterA-GigabitEthernet1/0/0] quit
[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] ip address 10.1.1.2 255.255.255.0
[RouterA-GigabitEthernet2/0/0] quit
# 配置RouterB。
system-view
[Huawei] sysname RouterB
[RouterB] interface gigabitethernet 1/0/0
[RouterB-GigabitEthernet1/0/0] ip address 20.1.1.2 255.255.255.0
[RouterB-GigabitEthernet1/0/0] quit
[RouterB] interface gigabitethernet 2/0/0
[RouterB-GigabitEthernet2/0/0] ip address 30.1.1.1 255.255.255.0
[RouterB-GigabitEthernet2/0/0] quit
# 配置RouterC。
system-view
[Huawei] sysname RouterC
[RouterC] interface gigabitethernet 1/0/0
[RouterC-GigabitEthernet1/0/0] ip address 30.1.1.2 255.255.255.0
[RouterC-GigabitEthernet1/0/0] quit
[RouterC] interface gigabitethernet 2/0/0
[RouterC-GigabitEthernet2/0/0] ip address 10.2.1.2 255.255.255.0
[RouterC-GigabitEthernet2/0/0] quit
步骤2 配置设备间使用OSPF路由
# 配置RouterA。
[RouterA] ospf 1
[RouterA-ospf-1] area 0
[RouterA-ospf-1-area-0.0.0.0] network 20.1.1.0 0.0.0.255
[RouterA-ospf-1-area-0.0.0.0] quit
[RouterA-ospf-1] quit
# 配置RouterB。
[RouterB] ospf 1
[RouterB-ospf-1] area 0
[RouterB-ospf-1-area-0.0.0.0] network 20.1.1.0 0.0.0.255
[RouterB-ospf-1-area-0.0.0.0] network 30.1.1.0 0.0.0.255
[RouterB-ospf-1-area-0.0.0.0] quit
[RouterB-ospf-1] quit
# 配置RouterC。
[RouterC] ospf 1
[RouterC-ospf-1] area 0
[RouterC-ospf-1-area-0.0.0.0] network 30.1.1.0 0.0.0.255
[RouterC-ospf-1-area-0.0.0.0] quit
[RouterC-ospf-1] quit
# 配置完成后，在RouterA和RouterC上执行display ip routing-table命令，可以看到它们能够学到去往对端接口网段地址的OSPF路由。
# 以RouterA的显示为例。
[RouterA] display ip routing-table protocol ospf
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
Destinations : 1 Routes : 1
OSPF routing table status :
Destinations : 1 Routes : 1
Destination/Mask Proto Pre Cost Flags NextHop Interface
30.1.1.0/24 OSPF 10 2 D 20.1.1.2 GigabitEthernet1/0/0
OSPF routing table status :
Destinations : 0 Routes : 0
步骤3 配置Tunnel接口
# 配置RouterA。
[RouterA] interface tunnel 0/0/1
[RouterA-Tunnel0/0/1] tunnel-protocol gre
[RouterA-Tunnel0/0/1] ip address 40.1.1.1 255.255.255.0
[RouterA-Tunnel0/0/1] source 20.1.1.1
[RouterA-Tunnel0/0/1] destination 30.1.1.2
[RouterA-Tunnel0/0/1] keepalive
[RouterA-Tunnel0/0/1] quit
# 配置RouterC。
[RouterC] interface tunnel 0/0/1
[RouterC-Tunnel0/0/1] tunnel-protocol gre
[RouterC-Tunnel0/0/1] ip address 40.1.1.2 255.255.255.0
[RouterC-Tunnel0/0/1] source 30.1.1.2
[RouterC-Tunnel0/0/1] destination 20.1.1.1
[RouterC-Tunnel0/0/1] keepalive
[RouterC-Tunnel0/0/1] quit
# 配置完成后，Tunnel接口状态变为Up，Tunnel接口之间可以Ping通。
# 以RouterA的显示为例：
[RouterA] ping -a 40.1.1.1 40.1.1.2
PING 40.1.1.2: 56 data bytes, press CTRL_C to break
Reply from 40.1.1.2: bytes=56 Sequence=1 ttl=255 time=1 ms
Reply from 40.1.1.2: bytes=56 Sequence=2 ttl=255 time=1 ms
Reply from 40.1.1.2: bytes=56 Sequence=3 ttl=255 time=1 ms
Reply from 40.1.1.2: bytes=56 Sequence=4 ttl=255 time=1 ms
Reply from 40.1.1.2: bytes=56 Sequence=5 ttl=255 time=1 ms
--- 40.1.1.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 1/1/1 ms
# 使用命令display keepalive packets count查看keepalive报文统计。
# 以RouterA的显示为例：
[RouterA] interface tunnel 0/0/1
[RouterA-Tunnel0/0/1] display keepalive packets count
Send 10 keepalive packets to peers, Receive 10 keepalive response packets from peers
Receive 8 keepalive packets from peers, Send 8 keepalive response packets to peers.
步骤4 配置Tunnel接口使用OSPF路由
# 配置RouterA。
[RouterA] ospf 2
[RouterA-ospf-2] area 0
[RouterA-ospf-2-area-0.0.0.0] network 40.1.1.0 0.0.0.255
[RouterA-ospf-2-area-0.0.0.0] network 10.1.1.0 0.0.0.255
[RouterA-ospf-2-area-0.0.0.0] quit
[RouterA-ospf-2] quit
# 配置RouterC。
[RouterC] ospf 2
[RouterC-ospf-2] area 0
[RouterC-ospf-2-area-0.0.0.0] network 40.1.1.0 0.0.0.255
[RouterC-ospf-2-area-0.0.0.0] network 10.2.1.0 0.0.0.255
[RouterC-ospf-2-area-0.0.0.0] quit
[RouterC-ospf-2] quit
步骤5 检查配置结果
# 配置完成后，在RouterA和RouterC上执行display ip routing-table命令，可以看到经过
Tunnel接口去往对端用户侧网段的OSPF路由，并且，去往Tunnel目的端物理地址
（30.1.1.0/24）的路由下一跳不是Tunnel接口。
# 以RouterA的显示为例。
[RouterA] display ip routing-table protocol ospf
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
Destinations : 2 Routes : 2
OSPF routing table status :
Destinations : 2 Routes : 2
Destination/Mask Proto Pre Cost Flags NextHop Interface
10.2.1.0/24 OSPF 10 1563 D 40.1.1.2 Tunnel0/0/1
30.1.1.0/24 OSPF 10 2 D 20.1.1.2 GigabitEthernet1/0/0
OSPF routing table status :
Destinations : 0 Routes : 0
# PC1和PC2可以相互Ping通。
