1. 组网需求
由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

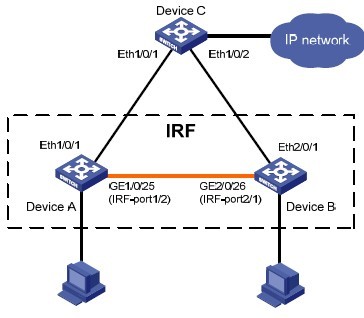

2. 组网图
3. 配置思路
Device A 处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备
Device B。
鉴于第二代智能弹性架构 IRF 技术具有管理简便、网络扩展能力强、可靠性高等优点，所以
本例使用IRF 技术构建网络接入层（即在Device A 和Device B 上配置IRF 功能），IRF 通过
双链路上行。
为了防止万一 IRF 链路故障导致IRF 分裂、网络中存在两个配置冲突的IRF，需要启用MAD
检测功能。因为成员设备比较少，我们采用ARP MAD 检测方式来监测IRF 的状态，复用链
路上行传递ARP MAD 报文。为防止环路发生，在IRF 和Device C 上启用生成树功能。
4.配置步骤
(1) 配置设备编号
# Device A 保留缺省编号为1，不需要进行配置。
# 在Device B 上将设备的成员编号修改为2。
<DeviceB> system-view
[DeviceB] irf member 1 renumber 2
Warning: Renumbering the switch number may result in configuration change or loss. Continue?
[Y/N]:y
[DeviceB]
(2) 将两台设备断电后，按图所示连接IRF链路和ARP MAD检测链路，然后将两台设备上电。
# 在Device A 上创建设备的IRF 端口2，与物理端口GigabitEthernet1/0/25 绑定，并保存配置。
<DeviceA> system-view
[DeviceA] interface gigabitethernet 1/0/25
[DeviceA-GigabitEthernet1/0/25] shutdown
[DeviceA] irf-port 1/2
[DeviceA-irf-port1/2] port group interface gigabitethernet 1/0/25
[DeviceA-irf-port1/2] quit
[DeviceA] interface gigabitethernet 1/0/25
[DeviceA-GigabitEthernet1/0/25] undo shutdown
[DeviceA-GigabitEthernet1/0/25] save
# 在Device B 上创建设备的IRF 端口1，与物理端口GigabitEthernet2/0/26 绑定，并保存配置。
<DeviceB> system-view
[DeviceB] interface gigabitethernet 2/0/26
[DeviceB-GigabitEthernet2/0/26] shutdown
[DeviceB] irf-port 2/1
[DeviceB-irf-port2/1] port group interface gigabitethernet 2/0/26
[DeviceB-irf-port2/1] quit
[DeviceB] interface gigabitethernet 2/0/26
[DeviceB-GigabitEthernet2/0/26] undo shutdown
[DeviceB-GigabitEthernet2/0/26] save
# 激活DeviceA 的IRF 端口配置。
[DeviceA-GigabitEthernet1/0/25] quit
[DeviceA] irf-port-configuration active
# 激活DeviceB 的IRF 端口配置。
[DeviceB-GigabitEthernet2/0/26] quit
[DeviceB] irf-port-configuration active
(3) 两台设备间将会进行Master 竞选，竞选失败的一方将自动重启，重启完成后，IRF 形成，系统名称统一为DeviceA。
(4) 配置ARP MAD
# 在IRF 上全局使能MSTP，以防止环路的发生。
<DeviceA> system-view
[DeviceA] stp enable
# 按图1-15所示连接ARP MAD检测链路。
# 将IRF 配置为MAC 地址立即改变。
[DeviceA] undo irf mac-address persistent
# 创建VLAN 3，并将Device A（成员编号为1）上的端口Ethernet1/0/1 和Device B（成员编号为
2）上的端口Ethernet2/0/1 加入VLAN 中。
[DeviceA] vlan 3
[DeviceA-vlan3] port ethernet 1/0/1 ethernet 2/0/1
[DeviceA-vlan3] quit
# 创建VLAN-interface3，并配置IP 地址，使能ARP MAD 检测功能，由于并不是在两个IRF 之间配置ARP MAD 检测，因此在系统提示输入IRF 域ID 时，可以保持为默认值0。
[DeviceA] interface vlan-interface 3
[DeviceA-Vlan-interface3] ip address 192.168.2.1 24
[DeviceA-Vlan-interface3] mad arp enable
You need to assign a domain ID (range: 0-4294967295)
[Current domain is: 0]:
The assigned domain ID is: 0
(5) 配置Device C
# 在全局使能MSTP，以防止环路的发生。
<DeviceC> system-view
[DeviceC] stp enable
# 创建VLAN 3，并将端口Ethernet1/0/1 和Ethernet1/0/2 加入VLAN 3 中，用于转发ARP MAD报文。
[DeviceC] vlan 3
[DeviceC-vlan3] port ethernet 1/0/1 ethernet 1/0/2
[DeviceC-vlan3] quit
