H3C无线控制器AC对Quidview网管支持配置举例

组网需求

使用server上的Quidview软件对AC进行管理，如图

配置思路

(1)根据Quidview安装手册安装Quidview模块；

(2)在AC上配置有效的IP接口，并保证WX5002和Quidview客户端路由可达；

(3)在AC上配置snmp相关参数；

(4)启动Quidview客户端程序，建立与设备的连接。

配置步骤

1  配置AC，主要配置步骤

(1)        配置接口IP地址

[AC]interface Vlan-interface1

[AC-Vlan-interface1]ip address 150.80.80.52 255.255.255.0

(2)        配置备份口

[AC]snmp-agent

[AC]snmp-agent community read public

[AC]snmp-agent community write private

[AC]snmp-agent sys-info version all

[AC]snmp-agent trap enable

[AC]snmp-agent target-host trap address udp-domain 150.80.80.100 params securityname public

验证结果

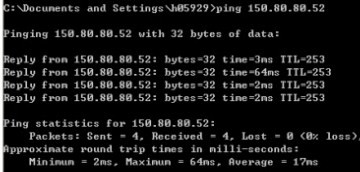

(1)验证quidview客户端和AC路由可达

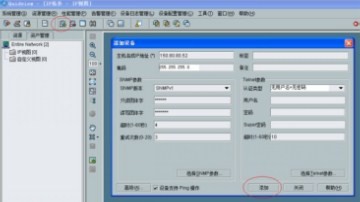

(2)打开设备，输入设备的IP及mask，添加成功
