H3C WX系列AC+Fit AP二层漫游典型配置举例

前言

在无线网络实际应用中，存在一种场景，即客户只需要覆盖一个面积较大的区域，而对该区域的有线网络没有划分任何子网。在这种情况下，所有AP和AC可能会接入到同一子网下，而无线用户IP地址不受区域限制，这种场景就是一种二层漫游情况。

应用场合

漫游区域内的所有AP和AC可能会接入到同一子网下。



组网需求

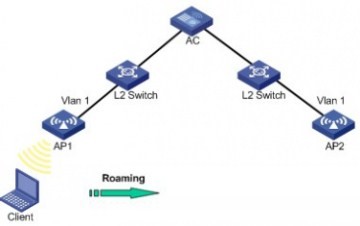

本配置举例使用AC设备一台，AP两台，无线客户端Client从AP1漫游到AP2。



配置步骤

(1)        AC和AP通过VLAN 1相连，AC的VLAN 1地址为24.10.1.10/24。

(2)        配置DHCP Server，以便给AP分配IP地址，如果你需要使用服务器上的DHCP，那么请在AC上配置DHCP中继

[AC]dhcp enable

[AC]dhcp server ip-pool p1

[AC-dhcp-pool-p1]network 24.10.1.0 mask 255.255.255.0

[AC-dhcp-pool-p1]gateway-list 24.10.1.1                         //此地址为AP的网关地址，

(3)        配置AP1和AP2

[AC]wlan ap ap1 model WA2100

[AC-wlan-ap-ap1]serial-id 210235A045B05B1236548

[AC-wlan-ap-ap1]radio 1 type 11g

 % Info: Radio parameters are reset to default values.

[AC-wlan-ap-ap1]quit

[AC]wlan ap ap2 model WA2100

[AC-wlan-ap-ap2]serial-id 210235A22W0076000103

[AC-wlan-ap-ap2]radio 1 type 11g

 % Info: Radio parameters are reset to default values.

[AC-wlan-ap-ap2]quit

(4)        建立无线虚接口

[AC]interface wlan-ess 1

[AC-WLAN-ESS1]quit

(5)        配置SSID

[AC]wlan service-template 1 clear

[AC-wlan-st-1]ssid clear

[AC-wlan-st-1]bind WLAN-ESS 1

[AC-wlan-st-1]authentication-method open-system

[AC-wlan-st-1]service-template enable

[AC-wlan-st-1]quit

(6)        将SSID下发到AP上

[AC]wlan ap ap1

[AC-wlan-ap-ap1]radio 1 type 11g

[AC-wlan-ap-ap1-radio-1]service-template 1

[AC-wlan-ap-ap2-radio-1]radio enable

[AC-wlan-ap-ap1-radio-1]quit

[AC-wlan-ap-ap1]quit

[AC]wlan ap ap2

[AC-wlan-ap-ap2]radio 1 type 11g

[AC-wlan-ap-ap2-radio-1]service-template 1

[AC-wlan-ap-ap2-radio-1]radio enable

[AC-wlan-ap-ap2-radio-1]quit



(7)验证结果

使用命令进行查看

[AC-wlan-ap-ap2]display wlan client verbose
