前言
在无线网络实际应用中，存在一种场景，如客户需要覆盖一个校园，而校园的不同区域被划分了不同子网。在这种场景中，AC位于骨干网中，而AP需要分布在不同区域中，即分布在不同子网中。这种场景下，AP和AC间需要进行IPv4三层网络连接。
应用场合
无线局域网络组网的网络中有多个子网。
组网要求

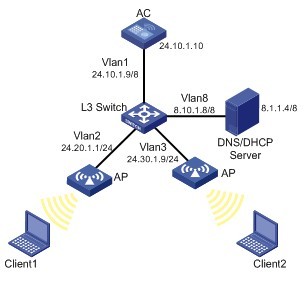

AC一台，AP若干台，DHCP Server一台，DNS服务器一台。实现AP和AC之间通过三层的方式注册管理
配置步骤
一、配置三层交换机
# SW上的路由如下：
<L3SW> system
[L3SW]vlan 2
[L3SW-vlan2]port e 1/0/6 to e 1/0/10
[L3SW-vlan2]vlan 3
[L3SW-vlan3]port e 1/0/11 to e 1/0/15
[L3SW-vlan3]vlan 8
[L3SW-vlan8]port e 1/0/16 to e 1/0/20
[L3SW-vlan8]quit
[L3SW]interface vlan 1
[L3SW-Vlan-interface1]ip add 24.10.1.9 8
[L3SW-Vlan-interface1]interface vlan 2
[L3SW-Vlan-interface2]ip add 24.20.1.1 24
[L3SW-Vlan-interface2]interface vlan 3
[L3SW-Vlan-interface3]ip add 24.30.1.1 24
[L3SW-Vlan-interface3]interface vlan 8
[L3SW-Vlan-interface8]ip add 8.10.1.8 8
[L3SW-Vlan-interface8]quit
[L3SW]display ip routing-table
Routing Table: public net
Destination/Mask Protocol Pre Cost Nexthop Interface
8.0.0.0/8 DIRECT 0 0 8.10.1.8 Vlan-interface8
8.10.1.8/32 DIRECT 0 0 127.0.0.1 InLoopBack0
24.0.0.0/8 DIRECT 0 0 24.10.1.9 Vlan-interface1
24.10.1.9/32 DIRECT 0 0 127.0.0.1 InLoopBack0
24.20.1.0/24 DIRECT 0 0 24.20.1.1 Vlan-interface2
24.20.1.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0
24.30.1.0/24 DIRECT 0 0 24.30.1.1 Vlan-interface3
24.30.1.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0
127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0
127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0
# L3SW上配置DHCP relay：
[L3SW]dhcp-server 1 ip 8.1.1.4
[L3SW]interface vlan 2
[L3SW-Vlan-interface2]dhcp-server 1
[L3SW-Vlan-interface2]interface vlan 3
[L3SW-Vlan-interface3]dhcp-server 1
二、配置DHCP Server

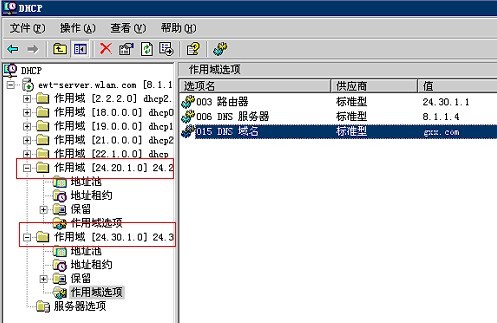

配置DHCP Server以便给AP分配IP地址。需要配置DNS服务器地址、缺省网关、DNS域名（即所在DNS域名）等选项。
本配置以windows 2003 为例
如果你对DHCP的建立不完全明白，请你自行百度。
三、配置DNS服务器：

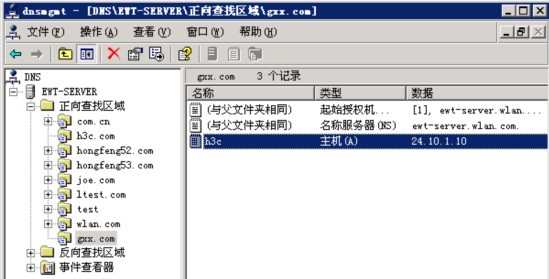

建立AC对应的域名，在该域名下建立AC解析项（AC的主机名为h3c）。
如果你对DNS的建立不完全明白，请自行百度，资料很多。
四、 配置AC
# 置 AC的IP地址：
[AC]interface Vlan-interface 1
[AC-Vlan-interface1]ip address 24.10.1.10 8
# 置缺省网关路由：
[AC]ip route-static 0.0.0.0 0 24.10.1.9
# 置AP1：
[AC]wlan service-template 1 clear
[AC-wlan-st-1]ssid test_ap1
[AC-wlan-st-1]authentication-method open-system
[AC-wlan-st-1]bind WLAN-ESS 1
[AC-wlan-st-1]service-template enable
[AC-wlan-st-1]quit
[AC]wlan radio-policy 1
[AC-wlan-rp-1]quit
[AC]wlan ap test_ap1 model wa2100
[AC-wlan-ap-test_ap1]serial-id hhx1
[AC-wlan-ap-test_ap1]radio 1 type 11g
[AC-wlan-ap-test_ap1-radio-1]service-template 1
[AC-wlan-ap-test_ap1-radio-1]radio-policy 1
[AC-wlan-ap-test_ap1-radio-1]radio enable
[AC-wlan-ap-test_ap1-radio-1]quit
[AC-wlan-ap-test_ap1]quit
# 置AP2：
[AC]wlan service-template 2 clear
[AC-wlan-st-2]ssid test_ap2
[AC-wlan-st-2]authentication-method open-system
[AC-wlan-st-2]bind WLAN-ESS 2
[AC-wlan-st-2]service-template enable
[AC-wlan-st-2]quit
[AC]wlan radio-policy 2
[AC-wlan-rp-2]quit
[AC]wlan ap test_ap2 model WA2100
[AC-wlan-ap-test_ap2]serial-id h3c000fe2324100
[AC-wlan-ap-test_ap2]radio 1
[AC-wlan-ap-test_ap2-radio-1]service-template 2
[AC-wlan-ap-test_ap2-radio-1]radio-policy 2
[AC-wlan-ap-test_ap2-radio-1]channel 6
[AC-wlan-ap-test_ap2-radio-1]radio enable
[AC-wlan-ap-test_ap2-radio-1]quit
五、验证结果
(1) 在AC上查看到AP已经成功注册
[AC]display wlan ap all
Total Number of APs configured : 4
Total Number of configured APs connected : 2
Total Number of auto APs connected : 0
AP Profiles
-------------------------------------------------------------------------------
AP Name APID State Model Serial-ID
-------------------------------------------------------------------------------
test_ap1 1 Run WA2100 hhx1
test_ap2 2 Run WA2100 h3c000fe2324100
-------------------------------------------------------------------------------
从上面的“State”可以看出来，配置的AP已经成功注册到AC上。
(2) 在AC上查看到无线Client已经成功上线
[AC]display wlan client
Total Number of Clients : 1
Total Number of Clients Connected : 1
Client Information
-------------------------------------------------------------------------------
MAC Address BSSID AID State PS Mode QoS Mode
-------------------------------------------------------------------------------
0017-9a00-7ba3 000f-e212-5100 1 Running Active WMM
0016-6F99-FC21 000f-e232-4100 2 Running Active WMM
-------------------------------------------------------------------------------
在网络可通的情况下，Client 1与Client 2可以相互ping通。
在网络可通的情况下，PC 1与Client 2可以相互ping通。
