组网需求

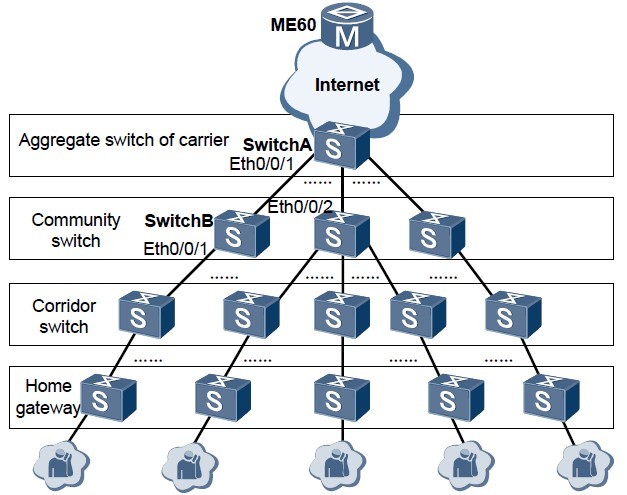

如图5-6所示，家庭网关连接的用户业务有PC上网业务、IPTV业务、VoIP业务。
楼道交换机分配各种业务的VLAN为：
l PC上网业务独立的VLAN：VLAN1000～VLAN1100
l IPTV业务共享的VLAN：VLAN1101
l VoIP业务共享的VLAN：VLAN1102
l 家庭网关共享的VLAN：VLAN1103
每个小区交换机下行与50个楼道交换机相连，对楼道交换机上送的PC上网业务VLAN分别映射为VLAN101、VLAN102、VLAN103、……VLAN150。
运营商的汇聚交换机下行与50个小区交换机相连，对小区交换机上送的报文添加外层VLAN，分别为：VLAN21、VLAN22、VLAN23、……VLAN70。
配置思路
采用如下的思路配置灵活QinQ以及VLAN Mapping：
1. 在SwitchA和SwitchB上创建相关VLAN。
2. 在SwitchB上配置VLAN Mapping功能，并将接口加入VLAN。
3. 在SwitchA上配置灵活QinQ功能，并将接口加入VLAN。
4. SwitchA和SwitchB的其他下行接口配置与Eth0/0/1类似，此处不再赘述。
5. SwitchA的其他下行小区交换机配置与SwitchB类似，此处不再赘述。
操作步骤
步骤1 配置SwitchA
# 创建VLAN
<Quidway> system-view
[Quidway] vlan batch 21 to 70 1101 to 1103
# 配置接口加入VLAN
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] port hybrid untagged vlan 21
[Quidway-Ethernet0/0/1] port hybrid tagged vlan 1101 to 1103
[Quidway-Ethernet0/0/1] quit
# 配置接口灵活QinQ功能
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] qinq vlan-translation enable
[Quidway-Ethernet0/0/1] port vlan-stacking vlan 101 to 150 stack-vlan 21
[Quidway-Ethernet0/0/1] quit
步骤2 配置SwitchB
# 创建VLAN
<Quidway> system-view
[Quidway] vlan batch 101 to 150 1000 to 1103
# 配置接口加入VLAN
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] port hybrid tagged vlan 101 1000 to 1103
[Quidway-Ethernet0/0/1] quit
[Quidway] interface ethernet 0/0/2
[Quidway-Ethernet0/0/2] port hybrid tagged vlan 101 to 150 1101 to 1103
[Quidway-Ethernet0/0/2] quit
# 配置接口VLAN Mapping功能
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] qinq vlan-translation enable
[Quidway-Ethernet0/0/1] port vlan-mapping vlan 1000 to 1100 map-vlan 101
[Quidway-Ethernet0/0/1] quit
步骤3 检查配置结果
PC上网业务、IPTV业务、VoIP业务都可以正常使用。
配置文件
SwitchA配置文件。
#
sysname Quidway
#
vlan batch 21 to 70 1101 to 1103
#
interface Ethernet0/0/1
qinq vlan-translation enable
port hybrid tagged vlan 1101 to 1103
port hybrid untagged vlan 21
port vlan-stacking vlan 101 to 150 stack-vlan 21
#
return
SwitchB配置文件。
#
sysname Quidway
#
vlan batch 101 to 150 1000 to 1103
#
interface Ethernet0/0/1
qinq vlan-translation enable
port hybrid tagged vlan 101 1000 to 1103
port vlan-mapping vlan 1000 to 1100 map-vlan 101
#
interface Ethernet0/0/2
port hybrid tagged vlan 101 to 150 1101 to 1103
#
return
