组网需求

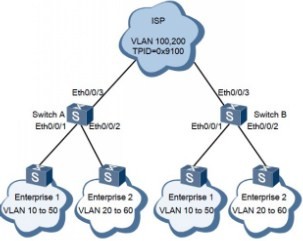

如图1所示，网络中有两个企业，企业1有两个分支，企业2有两个分支。这两个企业的各办公地的企业网都分别和运营商网络中的SwitchA和SwitchB相连，且公网中存在其它厂商设备，其外层VLAN Tag的TPID值为0x9100。
现需要实现：
1. 企业1和企业2独立划分VLAN，两者互不影响。
2. 各企业两分支之间流量通过公网透明传输，相同业务之间互通，不同业务之间互相隔离。
可通过配置QinQ来实现以上需求。利用公网提供的VLAN100使企业1互通，利用公网提供的VLAN200使企业2互通，不同企业之间互相隔离。并通过在连接其它厂商设备的端口上配置修改QinQ外层VLAN Tag的TPID值，来实现与其它厂商设备的互通。
配置思路
采用如下的思路配置QinQ：
1. 在SwitchA和SwitchB上均创建VLAN100和VLAN200，配置连接业务的接口为QinQ类型，并分别加入VLAN。实现不同业务添加不同的外层VLAN Tag。
2. 配置SwitchA和SwitchB上连接公网的接口加入相应VLAN，实现允许VLAN100和200的报文通过。
3. 在SwitchA和SwitchB连接公网的接口上配置外层VLAN tag的TPID值，实现与其它厂商设备的互通。
操作步骤
步骤1 创建VLAN
# 在SwitchA上创建VLAN100和VLAN200
<Quidway> system-view
[Quidway] sysname SwitchA
[SwitchA] vlan batch 100 200
# 在SwitchB上创建VLAN100和VLAN200
<Quidway> system-view
[Quidway] sysname SwitchB
[SwitchB] vlan batch 100 200
步骤2 配置接口类型为QinQ
# 在SwitchA上配置接口Eth0/0/1、Eth0/0/2的类型为QinQ，Eth0/0/1的外层tag为
VLAN100，Eth0/0/2的外层tag为VLAN200。
[SwitchA] interface ethernet 0/0/1
[SwitchA-Ethernet0/0/1] port link-type dot1q-tunnel
[SwitchA-Ethernet0/0/1] port default vlan 100
[SwitchA-Ethernet0/0/1] quit
[SwitchA] interface ethernet 0/0/2
[SwitchA-Ethernet0/0/2] port link-type dot1q-tunnel
[SwitchA-Ethernet0/0/2] port default vlan 200
[SwitchA-Ethernet0/0/2] quit
# 在SwitchB上配置接口Eth0/0/1、Eth0/0/2的类型为QinQ，Eth0/0/1的外层tag为VLAN100，Eth0/0/2的外层tag为VLAN200。配置过程与SwitchA相同，不再赘述。
步骤3 配置Switch连接公网侧的接口
# 在SwitchA上配置接口Eth0/0/3加入VLAN100和VLAN200。
[SwitchA] interface ethernet 0/0/3
[SwitchA-Ethernet0/0/3] port link-type trunk
[SwitchA-Ethernet0/0/3] port trunk allow-pass vlan 100 200
[SwitchA-Ethernet0/0/3] quit
# 在SwitchB上配置接口Eth0/0/3加入VLAN100和VLAN200。配置过程与SwitchA相同，不再赘述。
步骤4 配置外层VLAN tag的TPID值
# 在SwitchA上配置外层VLAN tag的TPID值为0x9100。
[SwitchA] interface ethernet 0/0/3
[SwitchA-Ethernet0/0/3] qinq protocol 9100
# 在SwitchB上配置外层VLAN tag的TPID值为0x9100。
[SwitchB] interface ethernet 0/0/3
[SwitchB-Ethernet0/0/3] qinq protocol 9100
步骤5 验证配置结果
从企业1一处分支内任意VLAN的一台PC ping企业1另外一处分支同一VLAN内的PC，如果可以ping通则表示企业1内部可以互相通信。
从企业2一处分支内任意VLAN的一台PC ping企业2另外一处分支同一VLAN内的PC，如果可以ping通则表示企业2内部可以互相通信。
从企业1一处分支内任意VLAN的一台PC ping企业2任意一处分支同一VLAN内的PC，如果不能ping通则表示企业1和企业2之间相互隔离。
