voice vlan概述

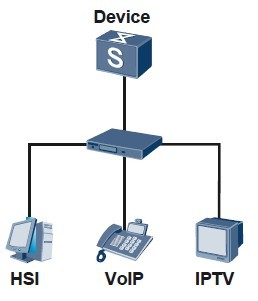

Voice VLAN通过改变数据流的传输优先级，实现用户语音的数据的高质量传输。如图1所示，网络中有HSI（High Speed Internet）、VoIP（Voice over IP）和IPTV（Internet Protocol Television）等各种数据流。因为丢包和时延对通话质量的影响非常大，为保证用户的语音通话质量，需要提高语音数据流的传输优先级和指定独有传输路径。Voice VLAN是为用户的语音数据流划分的VLAN。用户通过创建Voice VLAN并将连接语音设备的接口加入到Voice VLAN中，使语音数据流集中在Voice VLAN中进行传输。采用Voice VLAN的方式，可以提高语音数据流的传输优先级，便于对语音数据流进行有针对性的QoS（Quality of Service）配置，以保证通话质量。
自动模式
自动模式下配置了Voice VLAN功能后，当语音设备发出的报文中源MAC地址匹配配置的OUI地址时，系统会将连接语音设备的接口自动加入到Voice VLAN中。如果配置了Voice VLAN的接口在到达老化时间时未收到任何来自该语音设备的语音报文，连接语音设备的接口将自动从Voice VLAN中退出。
手动模式
手动模式下配置了Voice VLAN功能后，必须通过手动将连接语音设备的接口加入到Voice VLAN中，这样才能保证接口正常转发Voice VLAN的语音报文。
说明
VLAN 1不能指定为Voice VLAN。
为保证各种功能的正常使用，请为Voice VLAN、接口的缺省VLAN分配不同的VLAN ID。
同一时刻，一个接口只能有一个VLAN被设置为Voice VLAN。
如果要删除被设置为Voice VLAN的VLAN，需要先使用undo voice-vlan enable命令去使能VoiceVLAN功能后，才能够删除该VLAN。
使能Voice VLAN功能的接口不允许再配置VLAN Mapping、VLAN Stacking和应用流策略。
不建议在IP电话上配置VLAN ID为0。
配置自动模式下的Voice VLAN 示例
组网需求

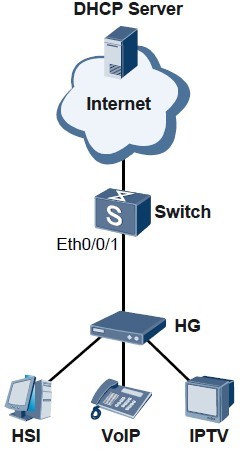

如图2所示，网络中有HSI、VoIP和IPTV等数据流，用户对语音通话质量较敏感，需要提高语音数据流的传输优先级，以保证用户的通话质量。
配置思路
采用如下的思路配置自动模式下的Voice VLAN：
1. 在Switch上创建VLAN、VLANIF，并配置各接口，实现用户访问WAN侧网络。
2. 配置Voice VLAN功能，并配置接口自动加入Voice VLAN，实现语音数据在VoiceVLAN中优先传输。
操作步骤
步骤1 配置Switch的VLAN和接口
# 创建VLAN2、VLAN6
<Quidway> system-view
[Quidway] vlan batch 2 6
# 配置接口类型和缺省VLAN
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] port hybrid pvid vlan 6
[Quidway-Ethernet0/0/1] port hybrid untagged vlan 6
[Quidway-Ethernet0/0/1] quit
步骤2 配置Switch的Voice VLAN功能
# 配置接口Voice VLAN功能
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] voice-vlan 2 enable
# 配置接口加入Voice VLAN的模式
[Quidway-Ethernet0/0/1] voice-vlan mode auto
[Quidway-Ethernet0/0/1] quit
# 配置OUI地址
[Quidway] voice-vlan mac-address 0011-2200-0000 mask ffff-ff00-0000
# 配置Voice VLAN的老化时间
[Quidway] voice-vlan aging-time 100
# 配置Voice VLAN的工作模式
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] voice-vlan security enable
步骤3 检查配置结果
执行命令display voice-vlan oui，查看Voice VLAN的OUI地址是否配置正确。
<Quidway> display voice-vlan oui
---------------------------------------------------
OuiAddress Mask Description
---------------------------------------------------
0011-2200-0000 ffff-ff00-0000
执行命令display voice-vlan 2 status，查看Voice VLAN的工作状态、安全模式和老化时间是否配置正确。
<Quidway> display voice-vlan 2 status
Voice VLAN Configurations:
---------------------------------------------------
Voice VLAN ID : 2
Voice VLAN status : Enable
Voice VLAN aging time : 100 (minutes)
Voice VLAN 8021p remark : 6
Voice VLAN dscp remark : 46
----------------------------------------------------------
Port Information:
-----------------------------------------------------------
Port Add-Mode Security-Mode Legacy
-----------------------------------------------------------
Ethernet0/0/1 Auto Security Disable
手动模式下的Voice VLAN 示例
组网和图参开自动模式
配置思路
采用如下的思路配置手动模式下的Voice VLAN：
1. 在Switch上创建VLAN、VLANIF，并配置各接口，实现用户访问WAN侧网络。
2. 配置Voice VLAN功能，并配置接口手动加入Voice VLAN，实现语音数据在VoiceVLAN中优先传输。
操作步骤
步骤1 配置Switch的VLAN和接口
# 创建VLAN2、VLAN6
<Quidway> system-view
[Quidway] vlan batch 2 6
# 配置接口类型和缺省VLAN
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] port hybrid pvid vlan 6
[Quidway-Ethernet0/0/1] port hybrid untagged vlan 6
[Quidway-Ethernet0/0/1] quit
步骤2 配置Switch的Voice VLAN功能
# 配置接口Voice VLAN功能
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] voice-vlan 2 enable
# 配置接口加入Voice VLAN的模式
[Quidway-Ethernet0/0/1] voice-vlan mode manual
[Quidway-Ethernet0/0/1] port hybrid tagged vlan 2
[Quidway-Ethernet0/0/1] quit
# 配置OUI地址
[Quidway] voice-vlan mac-address 0011-2200-0000 mask ffff-ff00-0000
# 配置Voice VLAN的工作模式
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] voice-vlan security enable
步骤3 检查配置结果
执行命令display voice-vlan oui，查看Voice VLAN的OUI地址是否配置正确。
<Quidway> display voice-vlan oui
---------------------------------------------------
OuiAddress Mask Description
---------------------------------------------------
0011-2200-0000 ffff-ff00-0000
执行命令display voice-vlan 2 status，查看Voice VLAN的工作状态、安全模式和老化时
间是否配置正确。
<Quidway> display voice-vlan 2 status
Voice VLAN Configurations:
---------------------------------------------------
Voice VLAN ID : 2
Voice VLAN status : Enable
Voice VLAN aging time : 1440 (minutes)
Voice VLAN 8021p remark : 6
Voice VLAN dscp remark : 46
----------------------------------------------------------
Port Information:
-----------------------------------------------------------
Port Add-Mode Security-Mode Legacy
-----------------------------------------------------------
Ethernet0/0/1 Manual Security Disable
