组网需求
在企业网络中，企业所有员工都可以访问企业的服务器。但对于企业来说，希望企业内部部分员工之间可以互相交流，而部分员工之间是隔离的，不能够互相访问。

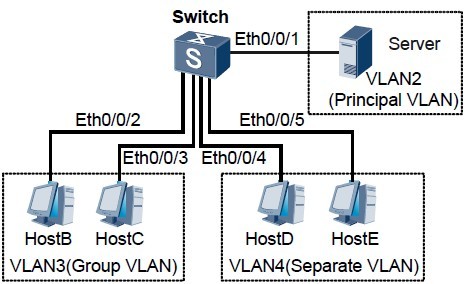

如图所示，为了解决上述问题，可在连接终端的交换机上部署MUX VLAN特性。MUX VLAN不但能够实现企业需求，同时也解决了VLAN ID紧缺问题，也便于网络管理者维护。
配置思路
采用如下思路配置MUX-VLAN功能：
1. 配置主VLAN的MUX-VLAN功能。
2. 配置Group-VLAN功能。
3. 配置Separate-VLAN功能。
4. 配置接口加入VLAN并使能MUX-VLAN功能。
操作步骤
步骤1 配置MUX VLAN
# 创建VLAN2、VLAN3和VLAN4。
<Quidway> system-view
[Quidway] vlan batch 2 3 4
# 配置MUX VLAN中的主VLAN和从VLAN。
[Quidway] vlan 2
[Quidway-vlan2] mux-vlan
[Quidway-vlan2] subordinate group 3
[Quidway-vlan2] subordinate separate 4
[Quidway-vlan2] quit
# 配置接口加入VLAN并使能MUX VLAN功能。
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] port link-type access
[Quidway-Ethernet0/0/1] port default vlan 2
[Quidway-Ethernet0/0/1] port mux-vlan enable
[Quidway-Ethernet0/0/1] quit
[Quidway] interface ethernet 0/0/2
[Quidway-Ethernet0/0/2] port link-type access
[Quidway-Ethernet0/0/2] port default vlan 3
[Quidway-Ethernet0/0/2] port mux-vlan enable
[Quidway-Ethernet0/0/2] quit
[Quidway] interface ethernet 0/0/3
[Quidway-Ethernet0/0/3] port link-type access
[Quidway-Ethernet0/0/3] port default vlan 3
[Quidway-Ethernet0/0/3] port mux-vlan enable
[Quidway-Ethernet0/0/3] quit
[Quidway] interface ethernet 0/0/4
[Quidway-Ethernet0/0/4] port link-type access
[Quidway-Ethernet0/0/4] port default vlan 4
[Quidway-Ethernet0/0/4] port mux-vlan enable
[Quidway-Ethernet0/0/4] quit
[Quidway] interface ethernet 0/0/5
[Quidway-Ethernet0/0/5] port link-type access
[Quidway-Ethernet0/0/5] port default vlan 4
[Quidway-Ethernet0/0/5] port mux-vlan enable
[Quidway-Ethernet0/0/5] quit
步骤2 检查配置结果
Server和HostB、HostC、HostD、HostE都可以互相ping通。
HostB和HostC可以互相ping通。
HostD和HostE不可以互相ping通。
HostB、HostC和HostD、HostE不可以互相ping通。
