组网需求

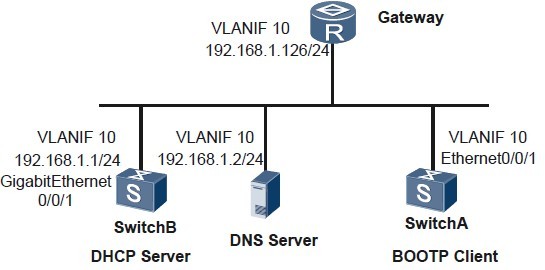

如图3-10 所示，SwitchA 作为BOOTP 客户端，从作为DHCP 服务器的SwitchB 中获取静态绑定的IP 地址、DNS 服务器、网关地址等信息。
配置思路
BOOTP 客户端示例的配置思路如下：
1. 在SwitchA 上使能BOOTP 客户端功能。
2. 在SwitchB 上创建DHCP 服务器的全局地址池并配置相关属性。
数据准备
完成此配置举例，需要准备以下数据：
1. SwitchB 接口的IP 地址：192.168.1.1。
2. DHCP 客户端的出口网关地址：192.168.1.126。
3. DHCP 客户端的DNS 服务器地址：192.168.1.2。
操作步骤
l SwitchA 上配置BOOTP 客户端功能。
# 使能DHCP 服务。
<Quidway> system-view
[Quidway] sysname SwitchA
[SwitchA] dhcp enable
# 创建VLAN 并将Ethernet0/0/1 接口加入到VLAN 中。
[SwitchA] vlan 10
[SwitchA-Vlan10] quit
[SwitchA] interface ethernet 0/0/1
[SwitchA-Ethernet0/0/1] port link-type trunk
[SwitchA-Ethernet0/0/1] port trunk allow-pass vlan 10
[SwitchA-Ethernet0/0/1] quit
# 在VLANIF 接口上使能BOOTP 客户端功能。
[SwitchA] interface vlanif 10
[SwitchA-Vlanif10] ip address bootp-alloc
l 在SwitchB 上创建DHCP 服务器的全局地址池并配置相关属性。
1. 使能DHCP 服务。
<Quidway> system-view
[Quidway] sysname SwitchB
[SwitchB] dhcp enable
[SwitchB] dhcp server bootp
[SwitchB] dhcp server bootp automatic
2. 创建VLAN 并将GigabitEthernet0/0/1 接口加入到VLAN 中。
[SwitchB] vlan 10
[SwitchB-Vlan100] quit
[SwitchB] interface gigabitethernet 0/0/1
[SwitchB-GigabitEthernet0/0/1] port link-type trunk
[SwitchB-GigabitEthernet0/0/1] port trunk allow-pass vlan 10
[SwitchB-GigabitEthernet0/0/1] quit
3. 配置VLANIF 接口工作在全局地址池模式。
[SwitchB] interface vlanif 10
[SwitchB-Vlanif10] ip address 192.168.1.1 24
[SwitchB-Vlanif10] dhcp select global
[SwitchB-Vlanif10] quit
4. 创建地址池并配置相关属性。
[SwitchB] ip pool pool1
[SwitchB-ip-pool-pool1] network 192.168.1.0 mask 24
[SwitchB-ip-pool-pool1] gateway-list 192.168.1.126
[SwitchB-ip-pool-pool1] dns-list 192.168.1.2
[SwitchB-ip-pool-pool1] quit
l 验证配置结果。
# 在SwitchA 上执行display current-configuration 命令，查看BOOTP 客户端功能的配置情况。
[SwitchA] display current-configuration
...
#
interface vlanif 10
ip address bootp-alloc
#
...
# 当接口成功分配到IP 地址，在SwitchA 执行display dhcp client 命令，查看开启BOOTP Client 接口的客户端状态信息。
[SwitchA] display dhcp client
BOOTP client lease information on interface Vlanif10 :
Current machine state : Bound
Internet address assigned via : BOOTP
Physical address : 0018-8201-0987
IP address : 192.168.1.254
Subnet mask : 255.255.255.0
Gateway ip address : 192.168.1.126
Lease obtained at : 2008-11-06 23:04:47
DNS : 192.168.1.2
# 在SwitchB 上执行display ip pool 命令，查看IP 地址池配置情况。
[SwitchB] display ip pool
-----------------------------------------------------------------------
Pool-name : pool1
Pool-No : 0
Position : Local Status : Unlocked
Gateway-0 : 192.168.1.126
Mask : 255.255.255.0
VPN instance : --
-----------------------------------------------------------------------
IP address Statistic
Total :253
Used :1 Idle :252
Expired :0 Conflict :0 Disable :0
----结束
