配置基于接口地址池的DHCP 服务器解决在同一网络内的客户端从服务器获取IP 地址的过程。
组网需求
某学校有两个处于不同网络的机房，要求用一台交换机设备分别为两个机房的PC 机分配IP 地址。
为了解决上述问题，可部署一台交换机连接两个机房的接入交换机，通过两个接口地址池为机房内的PC 机分配IP 地址。
如图 所示，SwitchA 应用为DHCP Server，SwitchB 和SwitchC 是用户接入交换机。要求在SwitchA 上的GE0/0/1 接口和GE0/0/2 接口配置基于VLANIF 接口地址池的DHCP 服务器，为两个机房内的PC 机分配IP 地址。

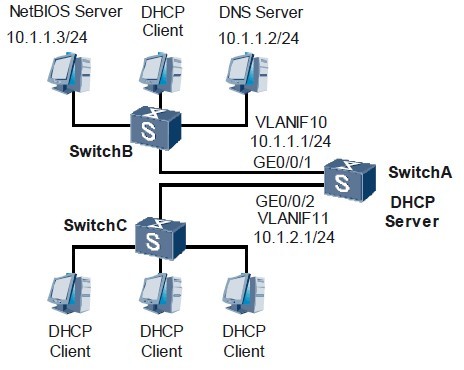

图1 配置基于VLANIF 接口地址池的DHCP 服务器组网图
配置思路
1. 启动SwitchA 的DHCP 服务器功能。
2. 创建VLANIF 接口，并配置VLANIF 接口的IP 地址，以确定接口地址池的IP 地址网段。
3. 使能VLANIF 接口地址池，DHCP 服务器从接口地址池中给机房内的PC 机分配IP地址。
4. 配置地址池相关属性，包括DNS 服务器地址、NetBIOS 服务器地址、地址租期等，准备提供给客户端。
数据准备
要完成此配置举例，需要准备以下数据：
l 接口的IP 地址
l DNS 服务器地址、NetBIOS 服务器地址
l 地址池中地址租用期限
操作步骤
步骤1 启动DHCP 服务。
<Quidway> system-view
[Quidway] dhcp enable
步骤2 配置接口加入VLAN。
# 配置GE 0/0/1 接口加入VLAN10。
[Quidway] vlan batch 10 to 11
[Quidway] interface gigabitethernet 0/0/1
[Quidway-GigabitEthernet0/0/1] port hybrid pvid vlan 10
[Quidway-GigabitEthernet0/0/1] port hybrid untagged vlan 10
[Quidway-GigabitEthernet0/0/1] quit
# 配置GE 0/0/2 加接口入VLAN11。
[Quidway] interface gigabitethernet 0/0/2
[Quidway-GigabitEthernet0/0/2] port hybrid pvid vlan 11
[Quidway-GigabitEthernet0/0/2] port hybrid untagged vlan 11
[Quidway-GigabitEthernet0/0/2] quit
步骤3 配置VLANIF 接口IP 地址。
# 配置VLANIF10 接口地址。
[Quidway] interface vlanif 10
[Quidway-Vlanif10] ip address 10.1.1.1 24
[Quidway-Vlanif10] quit
# 配置VLANIF11 接口地址。
[Quidway] interface vlanif 11
[Quidway-Vlanif11] ip address 10.1.2.1 24
[Quidway-Vlanif11] quit
步骤4 使能VLANIF 接口地址池。
# 配置VLANIF10 接口下的客户端从接口地址池中获取IP 地址。
[Quidway] interface vlanif 10
[Quidway-Vlanif10] dhcp select interface
[Quidway-Vlanif10] quit
# 配置VLANIF11 接口下的客户端从接口地址池中获取IP 地址。
[Quidway] interface vlanif 11
[Quidway-Vlanif11] dhcp select interface
[Quidway-Vlanif11] quit
步骤5 配置接口地址池的DNS 服务和NetBIOS 服务。
# 配置VLANIF10 接口地址池下的DNS 服务和NetBIOS 服务。
[Quidway] interface vlanif 10
[Quidway-Vlanif10] dhcp server domain-name huawei.com
[Quidway-Vlanif10] dhcp server dns-list 10.1.1.2
[Quidway-Vlanif10] dhcp server nbns-list 10.1.1.3
[Quidway-Vlanif10] dhcp server excluded-ip-address 10.1.1.2
[Quidway-Vlanif10] dhcp server excluded-ip-address 10.1.1.3
[Quidway-Vlanif10] dhcp server netbios-type b-node
步骤6 配置接口地址池中地址租用期限。
# 配置VLANIF10 接口地址租用期限为30 天。
[Quidway] interface vlanif 10
[Quidway-Vlanif10] dhcp server lease day 30
[Quidway-Vlanif10] quit
# 配置VLANIF11 接口地址租用期限为20 天。
[Quidway] interface vlanif 11
[Quidway-Vlanif11] dhcp server lease day 20
[Quidway-Vlanif11] quit
步骤7 验证配置结果。
在SwitchA 上使用display ip pool interface 命令用来查看接口地址池配置情况。
[Quidway] display ip pool interface vlanif10
Pool-Name : vlanif10
Pool-No : 0
Lease : 30 Days 0 Hours 0 Minutes
Domain-name : huawei.com
DNS-Server0 : 10.1.1.2
NBNS-Server0 : 10.1.1.3
Netbios-type : b-node
Position : Interface Status : Unlocked
Gateway-0 : 10.1.1.1
Mask : 255.255.255.0
VPN instance : --
-----------------------------------------------------------------------------
Start End Total Used Idle(Expired) Conflict Disable
-----------------------------------------------------------------------------
10.1.1.1 10.1.1.254 253 0 251 0 0 2
-----------------------------------------------------------------------------
[Quidway] display ip pool interface vlanif11
Pool-Name : vlanif11
Pool-No : 1
Lease : 20 Days 0 Hours 0 Minutes
Domain-name : -
DNS-Server0 : -
NBNS-Server0 : -
Netbios-type : -
Position : Interface Status : Unlocked
Gateway-0 : 10.1.2.1
Mask : 255.255.255.0
VPN instance : --
-----------------------------------------------------------------------------
Start End Total Used Idle(Expired) Conflict Disable
-----------------------------------------------------------------------------
10.1.2.1 10.1.2.254 253 0 253 0 0 0
-----------------------------------------------------------------------------
----结束
