1.9.1 IRF典型配置举例（LACP MAD检测方式）
1. 组网需求
由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

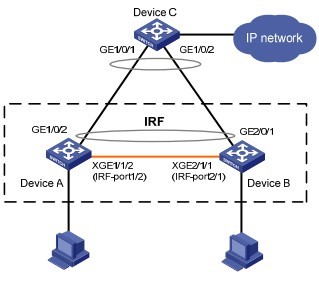

2. 组网图
3. 配置思路
Device A提供的接入端口数目已经不能满足网络需求，需要另外增加一台设备Device B。（本文以两台设备组成IRF为例，在实际组网中可以根据需要，将多台设备组成IRF，配置思路和配置步骤与本例类似） 1-27
鉴于第二代智能弹性架构IRF 技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在Device A和Device B上配置IRF功能）。
为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为接入层设备较多，我们采用LACP MAD检测。
4. 配置步骤
为便于区分，下文配置中假设IRF形成前Device A的系统名称为DeviceA，Device B的系统名称为Device B；中间设备Device C的系统名称为DeviceC。
(1) 配置设备编号# Device A保留缺省编号为1，不需要进行配置。
# 在Device B上将设备的成员编号修改为2。
<DeviceB> system-view
[DeviceB] irf member 1 renumber 2
Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y
[DeviceB]
(2) 将两台设备断电后，按图所示连接IRF链路，然后将两台设备上电。
# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/1/2绑定，并保存配置。
<DeviceA> system-view
[DeviceA] interface ten-gigabitethernet 1/1/2
[DeviceA-Ten-GigabitEthernet1/1/2] shutdown
[DeviceA] irf-port 1/2
[DeviceA-irf-port1/2] port group interface ten-gigabitethernet 1/1/2
[DeviceA-irf-port1/2] quit
[DeviceA] interface ten-gigabitethernet 1/1/2
[DeviceA-Ten-GigabitEthernet1/1/2] undo shutdown
[DeviceA-Ten-GigabitEthernet1/1/2] save
# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。
<DeviceB> system-view
[DeviceB] interface ten-gigabitethernet 2/1/1
[DeviceB-Ten-GigabitEthernet2/1/1] shutdown
[DeviceB] irf-port 2/1
[DeviceB-irf-port2/1] port group interface ten-gigabitethernet 2/1/1
[DeviceB-irf-port2/1] quit
[DeviceB] interface ten-gigabitethernet 2/1/1
[DeviceB-Ten-GigabitEthernet2/1/1] undo shutdown
[DeviceB-Ten-GigabitEthernet2/1/1] save
# 激活DeviceA的IRF端口配置。
[DeviceA-Ten-GigabitEthernet1/1/2] quit
[DeviceA] irf-port-configuration active
# 激活DeviceB的IRF端口配置。
[DeviceB-Ten-GigabitEthernet2/1/1] quit
[DeviceB] irf-port-configuration active
(3) 两台设备间会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。
(4) 配置LACP MAD检测
# 创建一个动态聚合端口，并使能LACP MAD检测功能。
<DeviceA> system-view
[DeviceA] interface bridge-aggregation 2
[DeviceA-Bridge-Aggregation2] link-aggregation mode dynamic
[DeviceA-Bridge-Aggregation2] mad enable
[DeviceA-Bridge-Aggregation2] quit
# 在聚合端口中添加成员端口GigabitEthernet1/0/1和GigabitEthernet2/0/1，专用于两台IRF成员设备与中间设备进行LACP MAD检测。
[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 2
[DeviceA-GigabitEthernet1/0/1] quit
[DeviceA] interface gigabitethernet 2/0/1
[DeviceA-GigabitEthernet2/0/1] port link-aggregation group 2
(5) 中间设备Device C的配置Device C作为一台中间设备需要支持LACP功能，用来转发、处理LACP协议报文，协助Device A
和Device B进行多Active检测。从节约成本的角度考虑，使用一台支持LACP功能的交换机即可。
# 创建一个动态聚合端口。
<DeviceC> system-view
[DeviceC] interface bridge-aggregation 2
[DeviceC-Bridge-Aggregation2] link-aggregation mode dynamic
[DeviceC-Bridge-Aggregation2] quit
# 在聚合端口中添加成员端口GigabitEthernet1/0/1和GigabitEthernet1/0/2，用于进行LACP MAD检测。
[DeviceC] interface gigabitethernet 1/0/1
[DeviceC-GigabitEthernet1/0/1] port link-aggregation group 2
[DeviceC-GigabitEthernet1/0/1] quit
[DeviceC] interface gigabitethernet 1/0/2
[DeviceC-GigabitEthernet1/0/2] port link-aggregation group 2
# 图所示连接LACP MAD链路。
