特性介绍
无线控制器的本地转发特性，是一种在AP上完成客户端之间数据交互的转发模式。在集中式WLAN 架构中，AP会将客户端的数据报文透传给AC，由AC集中处理。随着客户端速率的不断提高，AC的转发压力也随之增大。采用本地转发后，AP直接转发客户端的数据，AC不再参与数据转发，大大减轻了AC的负担。
特性优点
该技术有效的缓解了集中式WLAN 架构中AC＋Fit AP组网方式下AC和CAPWAP隧道的压力，并减小了数据的传输延迟。同时，相对与FAT AP架构，以AC＋Fit AP架构为基础的本地转发模型，保持了AC＋Fit AP架构在安全、管理等方面的优势。
本地转发可广泛应用于规模较大的无线服务网络，一方面可以保持AC＋Fit AP在安全、管理方面的优势，另一方面可以减少AC的压力，减少数据传输的延时。
一、组网需求
AC与AP的vlan 10的接口IP地址手工配置，vlan 10接口地址分别配置为10.0.0.1/24、10.0.0.2/24。用户业务vlan属于vlan 20。STA1的IP地址手工配置为20.0.0.20 ,从AP接入。STA2的IP地址手工配置为20.0.0.21，接入AC的交换板上。
二、版本信息和详细命令
请自行下载文档查看：http://pan.baidu.com/s/1uz2k3
三、主要配置步骤
1. 在AC上创建服务模板与配置本地转发
(1) AC的无线控制引擎上的配置步骤：
# 配置所有VLAN，创建无线接口，配置接口的hybrid属性与PVID。
[AC]vlan all [AC]int WLAN-ESS 10 [AC-WLAN-ESS10]port link-type hybri [AC-WLAN-ESS10]undo port hybrid vlan 1 [AC-WLAN-ESS10]port hybrid vlan 20 untagged [AC-WLAN-ESS10]port hybrid pvid vlan 20
# 配置无线服务模版，绑定无线接口，配置本地转发。
[AC]wlan service-template 10 clear [AC-wlan-st-10]ssid test_10 [AC-wlan-st-10]bind WLAN-ESS 10 [AC-wlan-st-10]client forwarding-mode local vlan 20 [AC-wlan-st-10]service-template enable
# 配置AC与AP的连接以及射频接口绑定服务模版。
[AC]wlan ap ap8 model wa2620e-agn [AC-wlan-ap-ap8]serial-id 1234567 [AC-wlan-ap-ap8]radio 2 [AC-wlan-ap-ap8-radio-2]service-template 10 [AC-wlan-ap-ap8-radio-2]radio enable
# 配置VLAN 10的接口IP地址以及AC无线控制引擎的虚拟二层口的端口属性。
[AC]interface Vlan-interface 10 [AC-Vlan-interface10]ip address 10.0.0.1 24 [AC-Vlan-interface10]quit [AC]int GigabitEthernet 1/0/1 [AC-GigabitEthernet1/0/1]port link-type trunk [AC-GigabitEthernet1/0/1]port trunk permit vlan all
(2) AC的交换引擎上的配置步骤：
# 创建所有支持VLAN，配置与AP连接的端口属性。
[SWITCH]vlan all [SWITCH]interface GigabitEthernet1/0/2 [SWITCH-GigabitEthernet1/0/2]poe enable [SWITCH-GigabitEthernet1/0/2]port link-type trunk [SWITCH-GigabitEthernet1/0/2]port trunk permit vlan all [SWITCH-GigabitEthernet1/0/2]port trunk pvid vlan 10# 配置与AC连接的端口属性。
[SWITCH]interface GigabitEthernet1/0/29 [SWITCH-GigabitEthernet1/0/29]port link-type trunk [SWITCH-GigabitEthernet1/0/29]port trunk permit vlan all2. fitap_local.txt文件中需要的配置命令，制作完成后上传到AC flash中：
vlan 1 to 256 interface Ethernet1/0/1 port link-type trunk port trunk permit vlan all
3. 在Client上的主要配置：

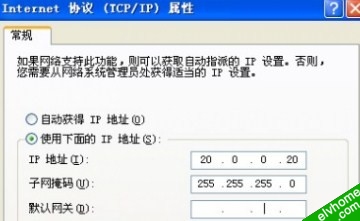

# 配置IP地址，关联AP。
四、验证结果
STA1接入AP，STA2接在交换板上，之间可以Ping通，且ICMP报文不需要经过LWAPP隧道封装，可通过在交换机的端口上进行镜像抓包进行验证。
五、注意事项
1、 在进行AP本地转发前，如果AP已经注册在线，为RUN状态，那么进行本地转发功能实现时，需要重启AP，因为本地转发功能下发到AP的配置文件是在AP注册过程中下发下去的。
2、 AP和用户的 IP地址都可以通过配置DHCP服务器获取。
