WX5002实现Portal认证并二次地址分配的典型案例配置

一、组网需求
    WA2110、WX5002、交换机(S36)、CAMS服务器(安装有portal组件)、便携机（安装有11b/g无线网卡和Windows无线客户端），DHCP服务器(Windows 2003 server的DHCP组件)

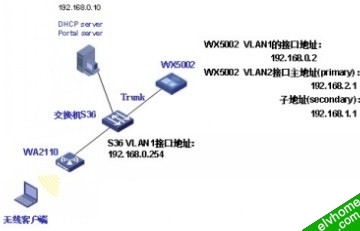

 二、组网图

无线客户端采用动态获得地址方式，接入无线网络而未进行portal认证时获得192.168.1.0/24网段的地址，即子地址段。Portal认证通过后，动态获得主地址，即192.168.2.0/24，实现二次地址分配。
CAMS服务器的IP地址为192.168.0.100，网关为192.168.0.99
WA2110动态获得192.168.0.0/24网段的地址。
SSID的名称为h3c-clear

三、WX的主要配置命令

1)配置无线接口

[H3C] int WLAN-ESS 3
[H3C-WLAN-ESS3]port access vlan 2

2)配置服务模板

[H3C]wlan service-template 3 clear
[H3C-wlan-st-3]ssid h3c-clear
[H3C-wlan-st-3]bind WLAN-ESS 3
[H3C-wlan-st-3] authentication-method open-system
[H3C-wlan-st-3]service-template enable

3)配置AP1

[H3C] wlan ap ap1 model WA2100
[H3C-wlan-ap-ap1] serial-id 210235A22W0074000003

4)配置AP射频

[H3C-wlan-ap-ap1] radio 1 type 11g
[H3C-wlan-ap-ap1-radio-1] max-power 10
[H3C-wlan-ap-ap1-radio-1] service-template 3

5)使能所有射频

[H3C] wlan radio enable all

6)配置radius scheme

[H3C]radius scheme ias
[H3C-radius-ias] server-type extended
[H3C-radius-ias] primary authentication 192.168.0.100
[H3C-radius-ias] primary accounting 192.168.0.100
[H3C-radius-ias] key authentication h3c
[H3C-radius-ias] key accounting h3c
[H3C-radius-ias]user-name-format without-domain

7)配置domain

[H3C]domain portal
[H3C-isp-portal] authentication portal radius-scheme ias
[H3C-isp-portal] authorization portal radius-scheme ias
[H3C-isp-portal] accounting portal radius-scheme ias
[H3C]domain default enable portal

8)配置portal认证

[H3C] portal server h3c ip 192.168.0.100 key h3c url http://192.168.0.100/portal

这里注意需完整以下几点：

>Name: h3cportal
>IP address: 192.168.0.100
>Key: h3c
>Port number: 50100
>URL: http://192.168.0.100/portal.

然后客户端对应的vlan接口上使能portal认证功能：

[H3C] interface Vlan-interface2
[H3C-Vlan-interface2] ip address 192.168.2.1 255.255.255.0
[H3C-Vlan-interface2] ip address 192.168.1.1 255.255.255.0 sub
[H3C-Vlan-interface2] portal server h3c method redhcp service-type normal

 注：此处采用portal认证方式为redhcp认证方式。

9)配置DHCP

 relayPortal认证采用二次地址分配时，WX5002必须配置成DHCP relay方式，采用外置DHCP server进行动态地址分配。在Windows 2003 server的DHCP组件配置中，配置两个地址段192.168.2.0/24，网关192.168.2.1和192.168.1.0/24，网关192.168.1.1。

[H3C]dhcp relay server-group 1 ip 192.168.0.10
[H3C] interface Vlan-interface2
[H3C-Vlan-interface2] dhcp select relay
[H3C-Vlan-interface2] dhcp relay server-select 1
[H3C-Vlan-interface2] dhcp relay address-check enable

 配置了以上wx，另外还需要配置S3600交换机，以及CMAS的配置，完整配置你可以下载参考：

http://pan.baidu.com/s/1DtBrM
