1.1.1 VLAN 终结概述
VLAN 终结的实质就是：
对收到的 VLAN 报文，去除VLAN Tag 后进行三层转发或其他处理。转发出去的报文是否带有Tag 由出接口决定。
对将发送的报文，将相应的 VLAN 信息添加到报文中再发送。
1.1.2 VLAN 终结的应用场景
VLAN 终结主要应用于以下情况：

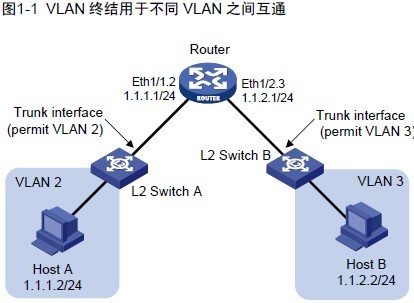

不同VLAN间的互通。VLAN因为能够隔离用户二层报文在网络中得到了广泛的应用。它将一个物理的LAN在逻辑上划分成多个广播域（对应多个VLAN），VLAN内的主机可以直接互相通信，而VLAN间的主机二层不能互相通信。要实现不同VLAN之间报文的互通必须借用三层路由技术，目前有两种方法：一种是在三层交换机上通过VLAN接口来实现；另一种是在路由器上通过三层以太网接口来实现。但传统的三层以太网接口不支持VLAN报文，当它收到VLAN报文时，会将VLAN报文当成是非法报文而丢弃。为了实现VLAN间的互通，我们在三层以太网接口上开发了三层以太网子接口，通过在子接口上配置VLAN终结功能来实现VLAN间的互通。如 图1-1所示，Host A属于VLAN 2，Host B属于VLAN 3，将Host A的网关地址指定为1.1.1.1/24，Host B的网关地址指定为1.1.2.1/24，就可以通过Router的三层以太网子接口Ethernet1/1.2 和Ethernet1/2.3 来实现Host A和Host B的三层报文互通了。

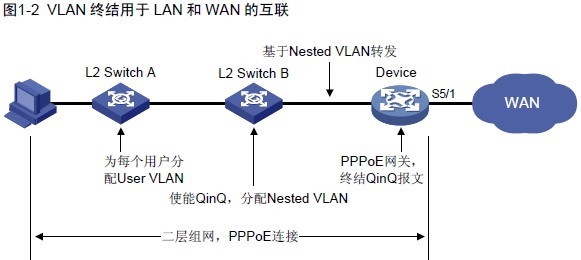

用于实现局域网和广域网的互联。局域网内的报文大多数都带有VLAN Tag，但一些广域网协议并不识别VLAN报文，比如ATM、FR和PPP等，这种情况下，如果要局域网的VLAN报文转发到广域网，需要在本地记录报文的VLAN信息，去掉该信息后再转发。如 图1-2所示，用户的报文发送到L2 Switch A时，会被封装上一层VLAN Tag（User VLAN），报文发送到L2 Switch B时，会再被封装上一层VLAN Tag（Nested VLAN），在网络提供者的LAN内，基于Nested VLAN进行转发，如果报文要发往外部WAN，则需要在出口网关（Device）上对QinQ报文进行终结处理，再通过同异步串口Serial 5/1 发送到WAN。
1.1.3 VLAN 终结的分类
根据 VLAN 报文携带Tag 的层数可以将VLAN 报文分为Dot1q 报文（带有一层VLAN Tag，即802.1q 报文）和QinQ 报文（带有两层VLAN Tag）。相应的VLAN 终结也分为两种：
Dot1q 终结：用来终结Dot1q 报文。该方式在收到Dot1q 报文时，会将报文里的VLAN Tag去掉之后再继续处理。
QinQ 终结：用来终结QinQ 报文。该方式在收到QinQ 报文时，会将报文里的内、外层VLANTag 都去掉之后再继续处理。
说明：
主接口本身不能处理 VLAN 报文，在主接口创建子接口后，由子接口来处理。
子接口只能接收 VLAN 报文，发送的也都是带VLAN Tag 的报文。
系统目前仅支持 Dot1q 终结。
