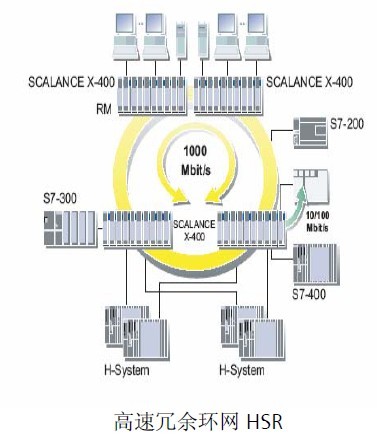

冗余环网，各台交换机通过同于环口一次进行连接，如图高速冗余环网HSP。 SCANLANCE X400 可以作为冗余管理器RM，管理冗余环网，为了保证系统快速重构和稳定性最多50 个交换机连接在环上，除了其他交换机需要设置冗余环口，在网络正常的情况下，RM的其中一个冗余环口会断开状态，这样整个网络处于一种线型结构，冗余管理监视网络状态，当网络连接线断开或者交换机故障，它会通过一个替代路径恢复另外一种线型结构。整个网络重构时间小于0.3s，如果问题被消除，会恢复原有的线型结构，在一个环网中只能存在一个RM管理器，环网可以是电气环网，也可以是光纤环网，也可以是两者混合。
对于SCALANCE X414-3e ，可以使用slot4上cpu的DIP开关来设置，
交换机 状态 意义
RM on 不作为RM
RM off 作为RM
STBY 改功能需要软件配置.
当DIL开关都为On状态,也可以用web页面来设置,意思是禁用硬件设置里配置环网.
当然在 西门子 scalance x 系列的交换机不是每一个都有DIP开关等硬件设置.有的交换机只能通过web去设置,如 x200
但是软件设置是所有交换机都共同拥有的...设置步骤一样.
点击目录树下x-400------>Ring Config ,使能项目如下:

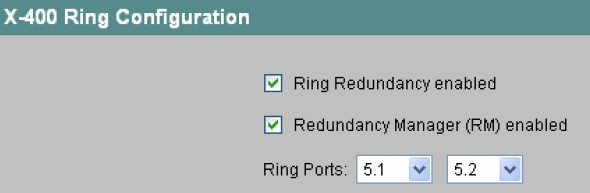

作为RM的交换机组态为:
ring redundancy enabled 和 Redundance Manager(RM) enable 都选中,且选自己的环口.

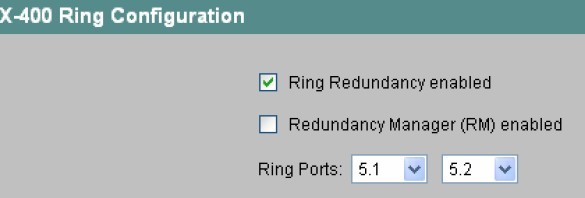

非RM的交换机组态为:
ring redundancy enabled 勾选, Redundance Manager(RM) enable 不勾选.且选好自己的环端口.
硬件具有 DIP 拨码开关的设备请参考设备的说明查询其含义.
