西门子交换机环网间热备(环网耦合STBY)配置

     随着以太网技术的发展,工业控制对以太网的冗余技术要求也不断提高,西门子工业级交换机scalance x400/300/200 以及osm/esm支持高速冗余环网,即HSR(high speed Ring).

另外也支持环与环之间的热备连接,STBY(StandBy Mask).构建环与环之间的冗余路径,这些都增加了网络系统的可靠性.SCALANCE X系列交换机配置 HSR 和 STBY 配置一样.

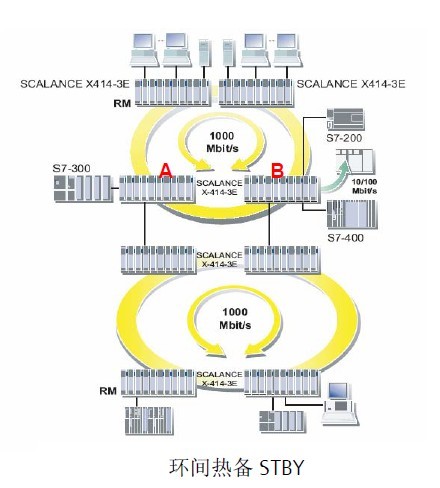

      环网之间的冗余备份STBY，通过两套交换机各自连接都另外一个黄网的两台交换机上，如图环间热备STBY。仅仅需要在同一个环网中的两个交换机A和B通过网络相互交换数据来同步它们的运行状态，其中设备作为Master，另外一台设备作为Slave。在网络正常的情况下，仅仅是Master与另外一个环忘的连接是激活的，即通讯数据通过该连接完成两个环网之间的通讯，如果Master的连接断开或者Master交换机故障，这时Salve会激活其连接，这时两个环网之间的数据就通过Slave来连接完成。如果故障恢复，Master会重新作为环网之间的激活连接。STBY可以是电气连接也可以是光纤连接。另外，可以利用SCALANCE X408的千兆端口，组成千兆环网冗余热备。

    环间热备STBY，对于scalance x400，热备另外一个环仅需要设置在同一个环网中的两个交换机A和B进行组态，即可完成环网之间的连接冗余。SCALANCE X400通过Web页面来设置。对于A和B，点击目录树X-400----->standby mask,使能Stanby Connection enable.设置名字STBY(可以任意设置),不过两台交换机同时需要设置相同的名字,区分大小写.同意个环网中只能有一对交换机使用这个名字,可以有多对环网间热备,每一组拥有不同于其他组唯一的名字.然后使能STBY环口监视,通过该端口连接另外一个环.A是port11.1 , B 是Port10.2 ,交换机可以使用不同的交换机端口来连接其他环.如图设置:

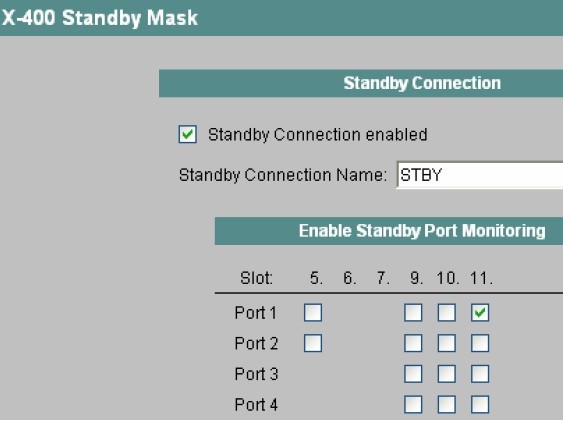

交换机A的组态为:

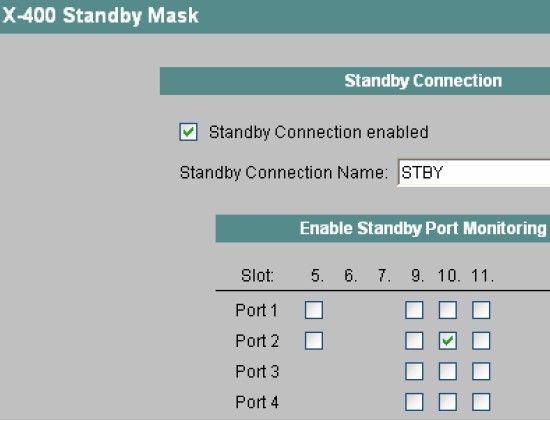

交换机B的组态为:



至于谁作为MASTER,系统会自动选择 mac地址较大的为主.



提示:

      以上设置一定要找准交换机的端口,别选错了. 环网热备只需在一个环网中设置一对交换机即可.另一个环网不设置.多个环网热备按同样的原理去配置.



建议:

     选择STBY的两个交换机最好不使用 RM 交换机作为其中一个.
