一、组网需求

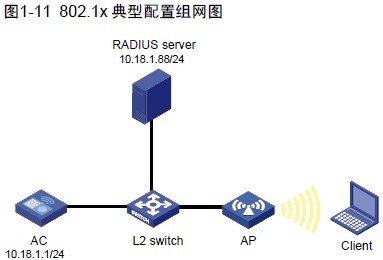

AC 和RADIUS 服务器通过二层交换机建立连接。AC 的IP 地址为10.18.1.1，与AC 相连的RADIUS 服务器的IP 地址为10.18.1.88。 要求使用 802.1X 方式进行用户身份认证。二、组网图
三、配置步骤
(1) 配置AC
# 使能端口安全。
<AC> system-view
[AC] port-security enable
# 配置802.1x 用户的认证方式为EAP。
[AC] dot1x authentication-method eap
# 创建RADIUS 方案rad，指定extended 类型的RADIUS 服务器，表示支持与服务器交互扩展报文。
[AC] radius scheme rad
[AC-radius-rad] server-type extended
# 配置主认证RADIUS 服务器的IP 地址10.18.1.88，主计费RADIUS 服务器的IP 地址10.18.1.88。
[AC-radius-rad] primary authentication 10.18.1.88
[AC-radius-rad] primary accounting 10.18.1.88
# 配置系统与认证RADIUS 服务器交互报文时的共享密钥为12345678，系统与计费RADIUS 服务器交互报文时的共享密钥为12345678。
[AC-radius-rad] key authentication 12345678
[AC-radius-rad] key accounting 12345678
[AC-radius-rad] user-name-format without-domain
[AC-radius-rad] quit
# 在添加认证域cams，并为该域指定对应的RADIUS 认证方案为rad。
[AC] domain cams
[AC-isp-cams] authentication lan-access radius-scheme rad
[AC-isp-cams] authorization lan-access radius-scheme rad
[AC-isp-cams] accounting lan-access radius-scheme rad
[AC-isp-cams] quit
# 配置域cams 为缺省用户域。
[AC] domain default enable cams
# 配置无线端口安全，使用802.1X 认证方式。
[AC] interface WLAN-ESS 1
[AC-WLAN-ESS1] port-security port-mode userlogin-secure-ext
[AC-WLAN-ESS1] port-security tx-key-type 11key
# 关闭802.1x 多播触发功能和在线用户握手功能。
[AC-WLAN-ESS1] undo dot1x multicast-trigger
[AC-WLAN-ESS1] undo dot1x handshake
[AC-WLAN-ESS1] quit
# 创建服务模板1（加密类型服务模板），配置SSID 为dot1x，加密方式为tkip 和ccmp。
[AC] wlan service-template 1 crypto
[AC-wlan-st-1] ssid dot1x
[AC-wlan-st-1] bind WLAN-ESS 1
[AC-wlan-st-1] authentication-method open-system
[AC-wlan-st-1] cipher-suite tkip
[AC-wlan-st-1] cipher-suite ccmp
[AC-wlan-st-1] security-ie rsn
[AC-wlan-st-1] service-template enable
[AC-wlan-st-1] quit
# 配置AP 1：创建AP 1 的模板，名称为ap1，型号名称选择WA2100，并配置AP 1 的序列号为210235A29G007C000020。
[AC] wlan ap ap1 model WA2100
[AC-wlan-ap-ap1] serial-id 210235A29G007C000020
[AC-wlan-ap-ap1] radio 1 type dot11g
# 将服务模板1 绑定到AP 1 的radio 1 口。
[AC-wlan-ap-ap1-radio-1] service-template 1
[AC-wlan-ap-ap1-radio-1] radio enable
(2) 配置RADIUS server（CAMS）
# 增加接入设备。

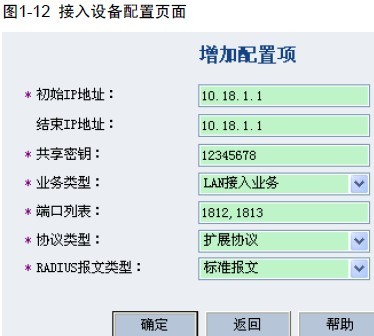

登录进入 CAMS 管理平台，点击左侧菜单树中[系统管理]->[系统配置]的“接入设备配置”->“修改”
->“增加”后，进入接入设备配置页面。
添加 AC 的IP 地址10.18.1.1；
设置共享密钥为 12345678；
选择协议类型为 LAN 接入业务；
设置验证及计费的端口号分别为 1812 和1813；
选择 RADIUS 协议类型为扩展协议；
选择 RADIUS 报文类型为标准报文。

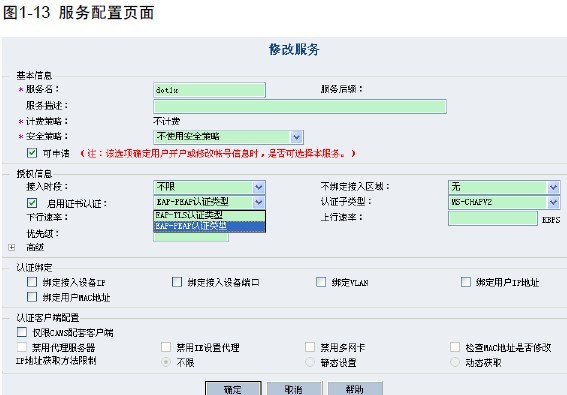

# 服务配置。
点击左侧菜单树中[服务管理]->[服务配置]，在服务配置列表中，选择“增加”。添加服务名，这里选择不计费。选中“启动证书认证”，选择“EAP-PEAP 认证类型”和认证子类型中“MS-CHAPV2”。

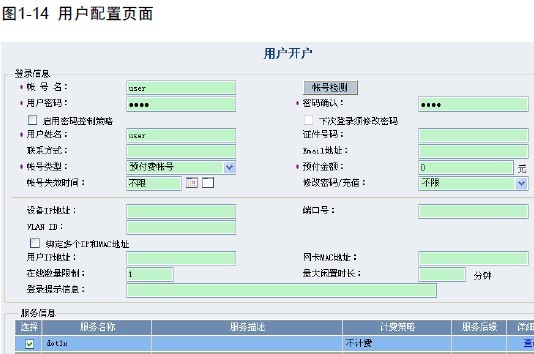

# 用户配置。
左侧菜单下，进入用户管理，帐号用户，选择“增加”输入用户名和密码。此处需要注意将刚才配置的服务选上。
(3) 配置RADIUS server （iMC）
下面以 iMC 为例（使用iMC 版本为：iMC PLAT 3.20-R2602、iMC UAM 3.60-E6102），说明RADIUSserver 的基本配置。

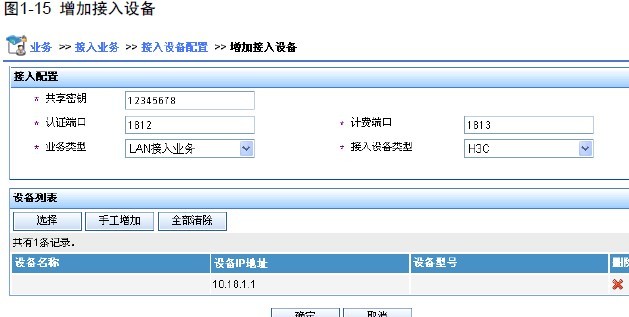

# 增加接入设备。
登录进入 iMC 管理平台，选择“业务”页签，单击导航树中的[接入业务/接入设备配置]菜单项，进入接入设备配置页面，在该页面中单击“增加”按钮，进入增加接入设备页面。
设置认证、计费共享密钥为 12345678；
设置认证及计费的端口号分别为 1812 和1813；
选择协议类型为 LAN 接入业务；
选择接入设备类型为 H3C；
选择或手工增加接入设备，添加 IP 地址为10.18.1.1 的接入设备。

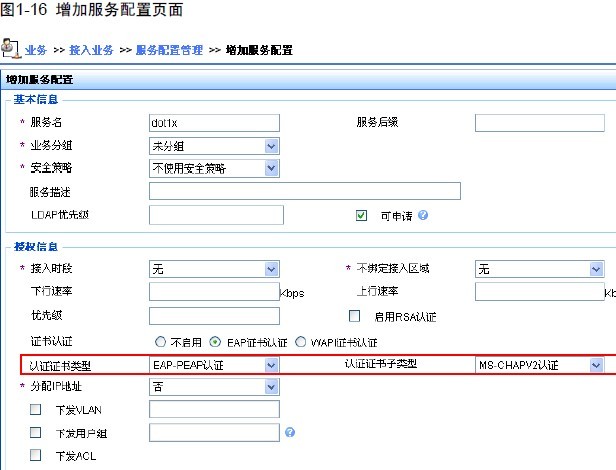

# 增加服务配置。
选择“业务”页签，单击导航树中的[接入业务/服务配置管理]菜单项，进入增加服务配置页面，在该页面中单击“增加”按钮，进入增加接入设备页面。
设置服务名为 mac。
选择认证证书类型为 EAP-PEAP 认证，认证证书子类型为MS-CHAPV2 认证

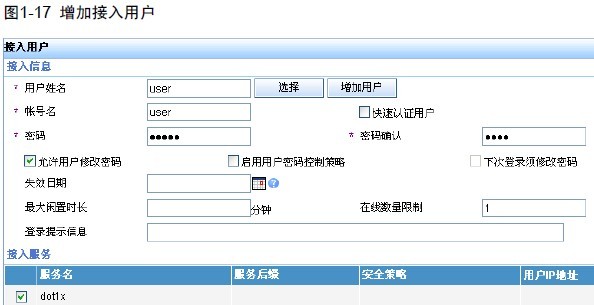

# 增加接入用户。
选择“用户”页签，单击导航树中的[接入用户视图/所有接入用户]菜单项，进入用户页面，在该页面中单击<增加>按钮，进入增加接入用户页面。
添加用户名；
添加帐号名为 user，密码为dot1x；
(4) 配置无线网卡

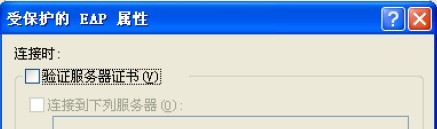

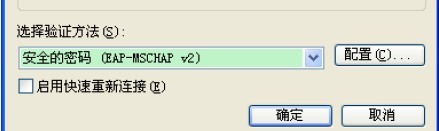

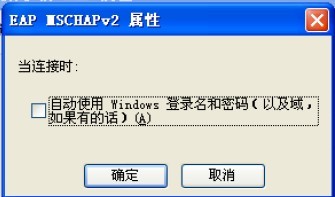

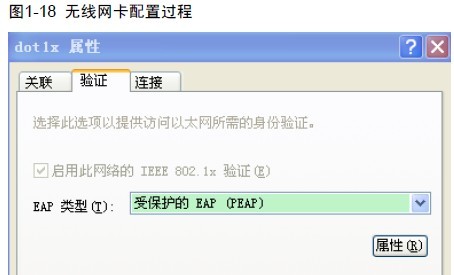

选择无线网卡，在验证对话框中，选择 EAP 类型为PEAP，点击“属性”，去掉验证服务器证书选项（此处不验证服务器证书），点击“配置”，去掉自动使用windows 登录名和密码选项。然后“确定”。整个过程如下图所示。
(5) 验证结果
客户端通过 802.1x 认证成功关联AP，并且可以访问无线网络。可以使用 display wlan client、display connection 和display dot1x 命令查看上线的客户端。
