一、组网需求

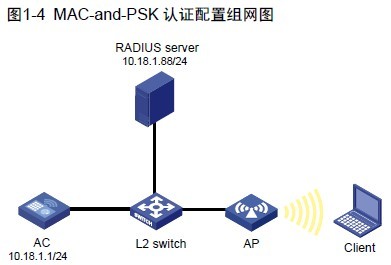

AC 和RADIUS 服务器通过二层交换机建立连接。AC 的IP 地址为10.18.1.1， RADIUS 服务器的IP 地址为10.18.1.88。 要求客户端使用 MAC-and-PSK 认证方式接入网络。二、组网图
三、配置步骤
(1) 配置AC
# 使能端口安全。
system-view
[AC] port-security enable
# 配置无线端口安全，使用密文MAC 认证。
[AC] interface wlan-ess 2
[AC-WLAN-ESS2] port-security port-mode mac-and-psk
[AC-WLAN-ESS2] port-security tx-key-type 11key
[AC-WLAN-ESS2] port-security preshared-key pass-phrase 12345678
[AC-WLAN-ESS2] quit
# 创建服务模板2（加密类型服务模板），配置SSID 为mactest，将WLAN-ESS2 接口绑定到服务模板2。
[AC] wlan service-template 2 crypto
[AC-wlan-st-2] ssid mactest
[AC-wlan-st-2] bind wlan-ess 2
[AC-wlan-st-2] authentication-method open-system
[AC-wlan-st-2] cipher-suite tkip
[AC-wlan-st-2] security-ie rsn
[AC-wlan-st-2] service-template enable
[AC-wlan-st-2] quit
# 配置AP 1：创建AP 1 的模板，名称为ap1，型号名称选择WA2100，并配置AP 1 的序列号为210235A29G007C000020。
[AC] wlan ap ap1 model WA2100
[AC-wlan-ap-ap1] serial-id 210235A29G007C000020
[AC-wlan-ap-ap1] radio 1 type dot11g
# 将服务模板2 绑定到AP 1 的radio 1 口。
[AC-wlan-ap-ap1-radio-1] service-template 2
[AC-wlan-ap-ap1-radio-1] radio enable
[AC-wlan-ap-ap1-radio-1] quit
[AC-wlan-ap-ap1] quit
# 创建RADIUS 方案rad，指定extended 类型的RADIUS 服务器，表示支持与服务器交互扩展报文。
[AC] radius scheme rad
[AC-radius-rad] server-type extended
# 配置主认证RADIUS 服务器的IP 地址10.18.1.88，主计费RADIUS 服务器的IP 地址10.18.1.88。
[AC-radius-rad] primary authentication 10.18.1.88
[AC-radius-rad] primary accounting 10.18.1.88
# 配置系统与认证RADIUS 服务器交互报文时的共享密钥为12345678，系统与计费RADIUS 服务器交互报文时的共享密钥为12345678。
[AC-radius-rad] key authentication 12345678
[AC-radius-rad] key accounting 12345678
[AC-radius-rad] user-name-format without-domain
[AC-radius-rad] quit
# 在添加认证域cams，并为该域指定对应的Radius 认证方案为rad。
[AC] domain cams
[AC-isp-cams] authentication lan-access radius-scheme rad
[AC-isp-cams] authorization lan-access radius-scheme rad
[AC-isp-cams] accounting lan-access radius-scheme rad
[AC-isp-cams] quit
# 指定MAC 认证域为cams。
[AC] mac-authentication domain cams
# 配置MAC 地址认证用户名格式。使用不带连字符的MAC 地址作为用户名与密码。（注意要和服务器上使用的形式保持一致）。
[AC] mac-authentication user-name-format mac-address without-hyphen
(2) 配置RADIUS server（CAMS）

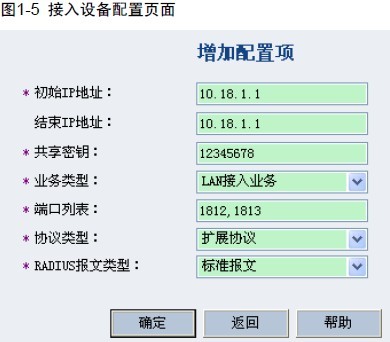

# 增加接入设备。
登录进入 CAMS 管理平台，点击左侧菜单树中[系统管理]->[系统配置]的“接入设备配置”->“修改”->“增加”后，进入接入设备配置页面。
添加 AC 的IP 地址10.18.1.1；
设置共享密钥为 12345678；
选择协议类型为 LAN 接入业务；
设置验证及计费的端口号分别为 1812 和1813；
选择 RADIUS 协议类型为扩展协议；
选择 RADIUS 报文类型为标准报文。

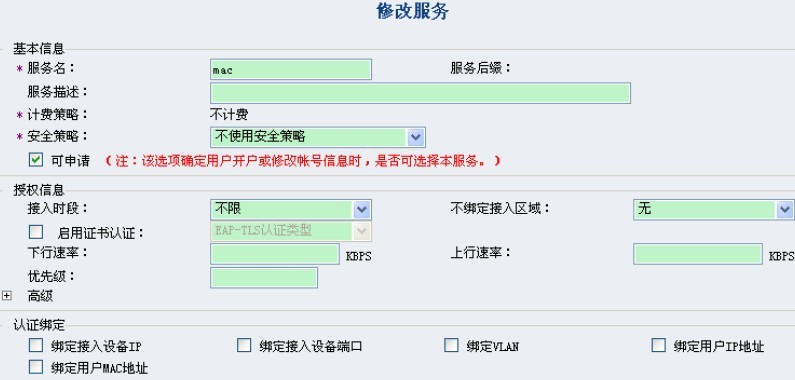

# 增加服务配置。
点击左侧菜单树中[服务管理]－>[服务配置]，在服务配置列表中，选择“增加”，添加服务名，在
计费策略中选中配置好的计费策略（计费策略配置方法，此处略），这里选择不计费。

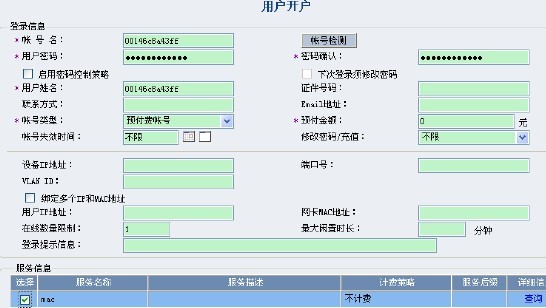

# 增加用户配置。
点击左侧菜单树中[用户管理]->[帐号用户]的“增加”后输入用户名和密码。此处需要注意将刚才配置的服务选上。
(3) 配置RADIUS server （iMC）
下面以 iMC 为例（使用iMC 版本为：iMC PLAT 3.20-R2602、iMC UAM 3.60-E6102），说明RADIUSserver 的基本配置。

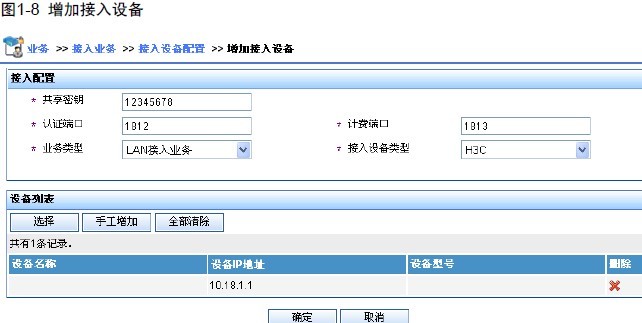

# 增加接入设备。
登录进入 iMC 管理平台，选择“业务”页签，单击导航树中的[接入业务/接入设备配置]菜单项，进入接入设备配置页面，在该页面中单击“增加”按钮，进入增加接入设备页面。
设置认证、计费共享密钥为 12345678；
设置认证及计费的端口号分别为 1812 和1813；
选择协议类型为 LAN 接入业务；
选择接入设备类型为 H3C；
选择或手工增加接入设备，添加 IP 地址为10.18.1.1 的接入设备。

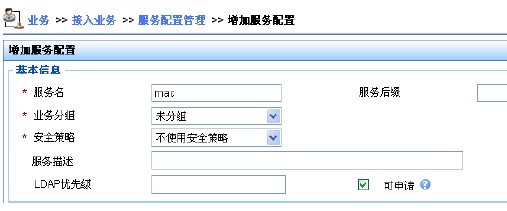

# 增加服务配置。
选择“业务”页签，单击导航树中的[接入业务/服务配置管理]菜单项，进入增加服务配置页面，在该页面中单击“增加”按钮，进入增加接入设备页面。设置服务名为 mac，其他保持缺省配置。

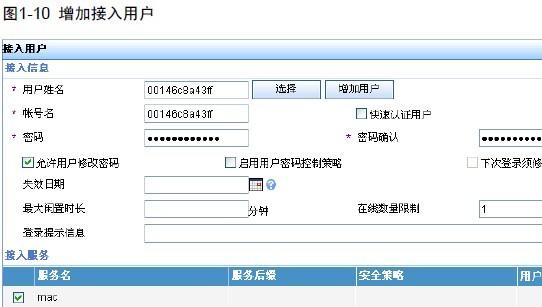

# 增加接入用户。
选择“用户”页签，单击导航树中的[接入用户视图/所有接入用户]菜单项，进入用户页面，在该页面中单击<增加>按钮，进入增加接入用户页面。
添加用户名；
添加帐号名和密码为 00146c8a43ff；
勾选刚才配置的服务 mac。
(4) 验证结果
客户端通过认证后，可以成功关联 AP，并且可以访问无线网络。可以使用 display wlan client、display connection 和display mac-authentication 命令查看上线的客户端。
