一、组网需求

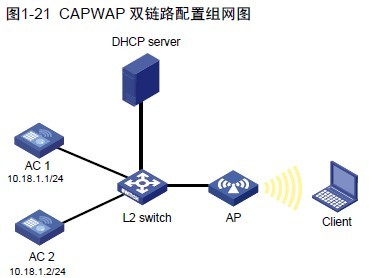

AC 1 与AC 2 分别连接到一台二层交换机。AP 通过该二层交换机连接到AC 1 和AC 2。AC 1、AC2 与AP 都接入同一个网络。AP 通过DHCP 服务器获取IP 地址，AC 1 的IP 地址为10.18.1.1，AC2 的IP 地址为10.18.1.2。AC 1 工作在主用状态，AC 2 工作在备用状态。要求当AC 1 失效后，AC2 立即成为主用无线控制器，且通过备用信道连接到AC 2 的AP 将该备用信道转换为主用信道，使用AC 2 作为主用无线控制器。二、组网图
三、配置步骤
(1) AC 1 上的配置# 创建WLAN ESS 接口。
system-view
[AC1] interface wlan-ess 1
[AC1-WLAN-ESS1] quit
# 配置WLAN 服务模板（明文模板），配置SSID 为service，并将WLAN-ESS 接口与该服务模板绑定。
[AC1] wlan service-template 1 clear
[AC1-wlan-st-1] ssid service
[AC1-wlan-st-1] bind wlan-ess 1
[AC1-wlan-st-1] authentication-method open-system
[AC1-wlan-st-1] service-template enable
[AC1-wlan-st-1] quit
# 配置备份无线控制器AC 2 的IP 地址。
[AC1] wlan backup-ac ip 10.18.1.2
# 在AC 1 上配置AP。
[AC1] wlan ap ap1 model WA2100
[AC1-wlan-ap-ap1] serial-id 210235A045B05B1236550
[AC1-wlan-ap-ap1] radio 1 type dot11g
[AC1-wlan-ap-ap1-radio-1] service-template 1
[AC1-wlan-ap-ap1-radio-1] radio enable
(2) AC 2 上的配置
# 创建WLAN ESS 接口。
system-view
[AC2] interface wlan-ess 1
[AC2-WLAN-ESS1] quit
# 配置WLAN 服务模板（明文模板），相互备份的AC 上的SSID 需要保持一致，所以绑定到AP 2模板上的SSID 必须为service，并将WLAN-ESS 接口与该服务模板绑定。
[AC2] wlan service-template 1 clear
[AC2-wlan-st-1] ssid service
[AC2-wlan-st-1] bind wlan-ess 1
[AC2-wlan-st-1] authentication-method open-system
[AC2-wlan-st-1] service-template enable
[AC2-wlan-st-1] quit
# 配置备份无线控制器AC 1 的IP 地址。
[AC2] wlan backup-ac ip 10.18.1.1
# 在AC 2 上配置AP。
[AC2] wlan ap ap1 model WA2100
[AC2-wlan-ap-ap1] serial-id 210235A045B05B1236550
[AC2-wlan-ap-ap1] radio 1 type dot11g
[AC2-wlan-ap-ap1-radio-1] service-template 1
[AC2-wlan-ap-ap1-radio-1] radio enable
(3) 验证结果
当 AC 1 失效后，AC 2 立即成为主用无线控制器。在AC 上可以通过display wlan ap 查看AP 的状态。
